当前位置：AD公司 > > AD芯片 >> HMC450 - 功率放大器，采用SMT封装，0.8 - 1.0 GHz

HMC450技术文档下载：

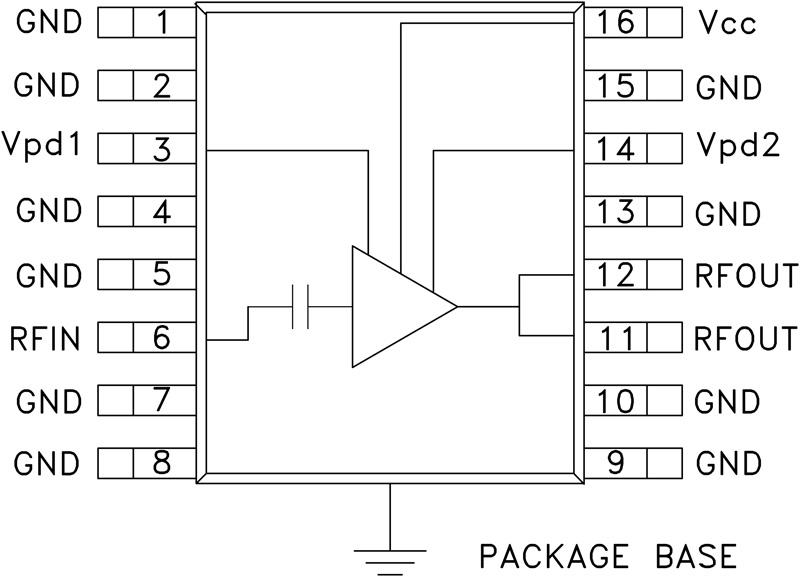

HMC450 - 典型设计图：

HMC450 - 功率放大器，采用SMT封装，0.8 - 1.0 GHz

HMC450是AD公司的一款RF放大器产品，HMC450是功率放大器，采用SMT封装，0.8 - 1.0 GHz，本站介绍了HMC450的封装应用图解、特点和优点、功能等，并给出了与HMC450相关的AD元器件型号供参考。

HMC450 - 功率放大器，采用SMT封装，0.8 - 1.0 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC450QS16G(E)是一款高效GaAs InGaP HBT中等功率MMIC放大器，工作频率范围为800至1000 MHz。该放大器采用低成本16引脚的表面贴装封装，提供与更高频段HMC413QS16G 1.6 - 2.3 GHz PA相同的引脚排列和功能。它只需极少的外部元件，提供26 dB的增益、+40 dBm的OIP3、+28.5 dBm的饱和功率，使用+5V电源电压。可以使用集成功率控制(Vpd)实现完全掉电或RF输出功率/电流控制。 HMC450QS16G(E)将高增益和高输出IP3结合在三起，成为适合蜂窝、PCS和3G应用的理想线性驱动器。

应用

GSM、GPRS和Edge

CDMA和WCDMA

基站和中继器

优势和特点

增益： 26 dB

PAE为32%（输出功率为28.5 dBm时）

输出IP3为+40 dBm

集成功率控制(Vpd)

包含在HMC-DK002设计人员套件中

相关的评估套件共有1个

EVAL-HMC450QS16G - HMC450QS16G 评估板：
