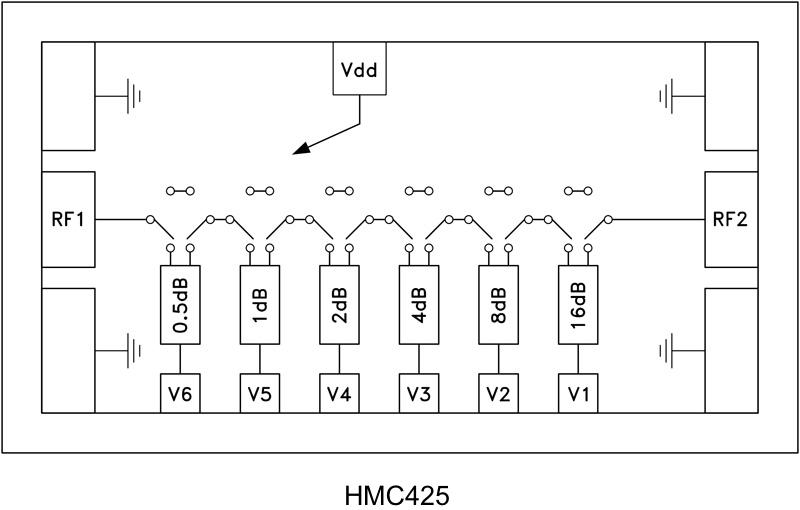

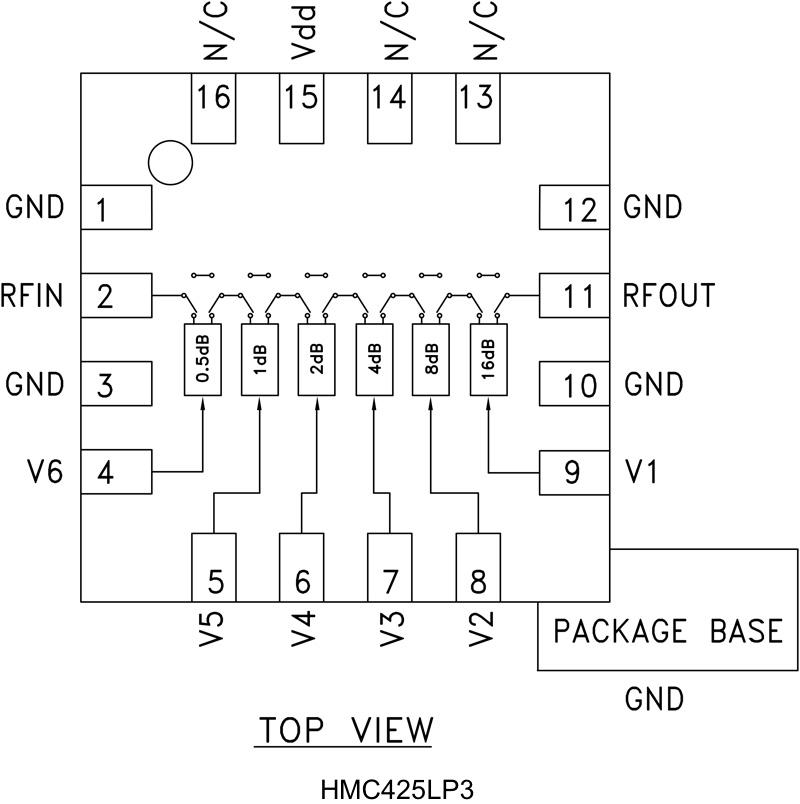

HMC425 - 典型设计图：

HMC425 - HMC425 / HMC425LP30.5 dB LSB、6位数字衰减器芯片或采用SMT封装，2.2 GHz或2.4 GHz至8.0 GHz

HMC425是AD公司的一款数字步进衰减器产品，HMC425是HMC425 / HMC425LP30.5 dB LSB、6位数字衰减器芯片或采用SMT封装，2.2 GHz或2.4 GHz至8.0 GHz，本站介绍了HMC425的封装应用图解、特点和优点、功能等，并给出了与HMC425相关的AD元器件型号供参考。

HMC425 - HMC425 / HMC425LP30.5 dB LSB、6位数字衰减器芯片或采用SMT封装，2.2 GHz或2.4 GHz至8.0 GHz - 数字步进衰减器 - 射频和微波 - Analog Devices, LLC

产品描述

HMC425器件为宽带、6位、GaAs、IC数字衰减器，采用低成本、无引脚、表贴封装或单芯片微波集成电路(MMIC)芯片形式。在2.2 GHz或2.4 GHz至8.0 GHz频率下运行，插入损耗小于3.5 dB或3.8 dB典型值。对于31.5 dB的总衰减，衰减器位值为0.5 (LSB)、1、2、4、8和16 dB。衰减精度非常高，典型步长误差为±0.5 dB，IIP3为+40 dBm。六个控制电压输入，在0 V和+3 V或+5 V之间切换，用于选择各衰减状态。需要+3 V至+ 5 V的VDD单偏置。

应用

光纤和宽带电信

微波无线电和VSAT

军用无线电、雷达和ECM

WLAN和点对多点

空间应用

优势和特点

0.5 dB LSB步进至31.5 dB

每位单个控制线路

误码率：±0.5 dB（典型值）

+5 V单电源

裸片尺寸： 0.85 × 1.5 × 0.1 mm
