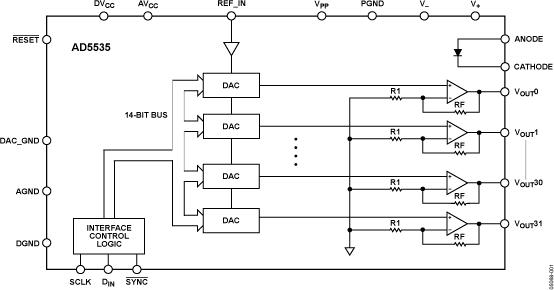

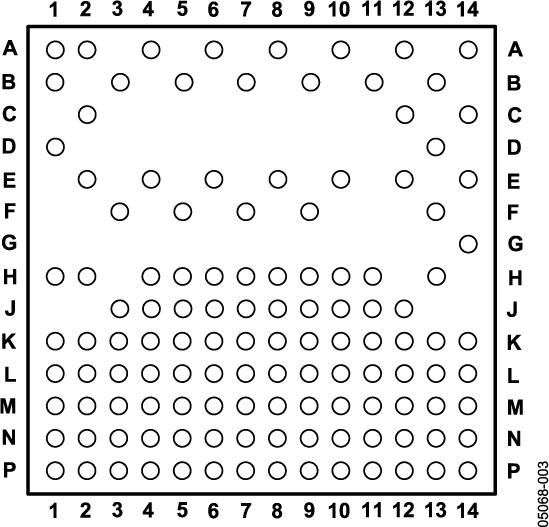

AD5535 - 典型设计图:


AD芯片:
- LT1236CCS8-5#TR - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- LTC2630CSC6-HZ12#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- MAX6858UK32D6+T - 监控器芯片
- LTC1282BCN - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- MAX8559EBAJJ+T - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- MAX16072RS21D1+T - 电源管理IC - 监控器
- MAX6387XS46D1+T - 监控器芯片
- LT3652HVEMSE#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- LT3955IUHE#TRPBF - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- MAX6440UTKTSD3+T - 电池管理芯片



AD5535 - 32通道、14位DAC,满量程输出电压可编程范围为50 V至200 V
AD5535是AD公司的一款数模转换器 (DAC)产品,AD5535是32通道、14位DAC,满量程输出电压可编程范围为50 V至200 V,本站介绍了AD5535的封装应用图解、特点和优点、功能等,并给出了与AD5535相关的AD元器件型号供参考。
AD5535 - 32通道、14位DAC,满量程输出电压可编程范围为50 V至200 V - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices
产品描述
AD5535是一款32通道、14位DAC,内置一个高压输出放大器。这款器件的目标应用为光学微机电系统(MEMS)。输出电压范围可以通过REFIN引脚编程设置。当REFIN = 1 V时,输出范围为0 V至50 V;当REFIN = 4 V时,输出范围为0 V至+200 V。每个放大器可以提供700 μA电流输出,特别适用于偏转和控制光学MEMS镜。输出放大器的增益G = 50,由一个14位DAC驱动,DAC输出范围在0至VREF之间变化,具体取决于加载到相关DAC寄存器的代码。选定的DAC寄存器通过三线式接口写入。该串行接口能够以最高30 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。
该器件的工作参数如下:AVCC = 4.75 to 5.25V, DVCC = 2.7 V to 5.25 V, V- = -4.75 to -5.25 V, V+ = +4.75V to +5.25 V, VPP = 210 V. 要求在REF_IN引脚上提供稳定的基准电压,REF_IN在AD5535内部进行缓冲。
产品聚焦
应用
优势和特点
相关的评估套件共有1个
利用该评估板可轻松评估AD5535的功能与性能。它通过打印机端口与PC相连。同时还提供用于AD5535寄存器的编程软件。
