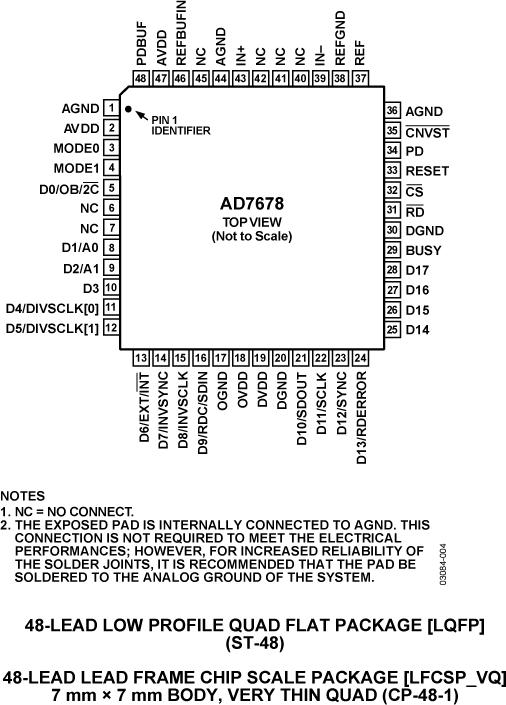

AD7678 - 典型设计图：

AD7678 - 18位、100 kSPS PulSAR® ADC

AD7678是AD公司的一款模数转换器 (ADC)产品，AD7678是18位、100 kSPS PulSAR® ADC，本站介绍了AD7678的封装应用图解、特点和优点、功能等，并给出了与AD7678相关的AD元器件型号供参考。

AD7678 - 18位、100 kSPS PulSAR® ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7678是一款18位、100 kSPS、电荷再分配SAR型、全差分模数转换器（ADC），采用5 V单电源供电。该器件内置一个18位高速采样ADC、一个内部转换时钟、一个内部基准电压缓冲、纠错电路，以及串行和并行系统接口。

AD7678经过出厂硬件校准和全面测试，可确保除一般直流参数（增益、偏置和线性度）之外，诸如信噪比（SNR）和总谐波失真（THD）等交流参数也合乎要求。

该器件使用ADI公司的0.6微米高性能CMOS工艺制造，采用48引脚LQFP或48引脚LFCSP封装，工作温度范围为-40°C至+85°C。

优势和特点

18位分辨率、无失码

无流水线延迟（SAR架构）

差分输入范围：5 V

吞吐量：100 kSPS

积分非线性（INL）：最大值±2.5 LSB（满量程的±9.5 ppm）

动态范围：典型值102 dB

S/（N+D）：典型值100 dB（10 kHz时）

总谐波失真（THD）：典型值-115 dB （10 kHz时）

并行（18位、16位或8位总线）和串行5 V/3 V接口

片内基准电压缓冲

采用5 V单电源供电

功耗：15 mW（100 kSPS时）使用内部缓冲时典型值为20 mW

相关的评估套件共有1个

EVAL-AD7678 - AD7678 评估套件：

EVAL-AD7678CBZ是针对AD7678的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7678 - 无：

无
