AD5643R - 双通道、14位nanoDAC?，内置5 PPM/°C片内基准电压源

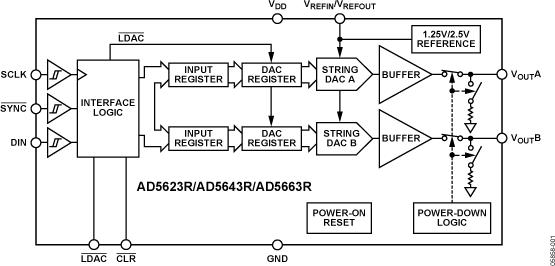

AD5643R是AD公司的一款数模转换器 (DAC)产品，AD5643R是双通道、14位nanoDAC?，内置5 PPM/°C片内基准电压源，本站介绍了AD5643R的封装应用图解、特点和优点、功能等，并给出了与AD5643R相关的AD元器件型号供参考。

AD5643R - 双通道、14位nanoDAC?，内置5 PPM/°C片内基准电压源 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

AD5623R/AD5643R/AD5663R均属于nanoDAC系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5623R-5/AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。

上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5623R/AD5643R/AD5663R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI?、MICROWIRE?、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色
- 双通道、12/14/16位DAC。
- 1.25 V/2.5 V、5 ppm/oC片内基准电压源。
- 提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP两种封装。
- 低功耗：3 V时典型功耗为0.6 mW，5 V时为1.25 mW。
- 建立时间（最大值）：4.5 μs

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

优势和特点

低功耗，最小的引脚兼容、双通道nanoDAC AD5663R: 16位 AD5643R: 14位 AD5623R: 12位

用户可选外部或内部基准电压默认使用外部基准电压 1.25 V/2.5 V、5 ppm/°C片内基准电压源

10引脚MSOP和3 mm x 3 mm、LFCSP封装

2.7 V至5.5 V电源供电

通过设计保证单调性

上电复位至零电平

各通道独立关断

串行接口，时钟速率最高达50 MHz

硬件LDAC和CLR功能
