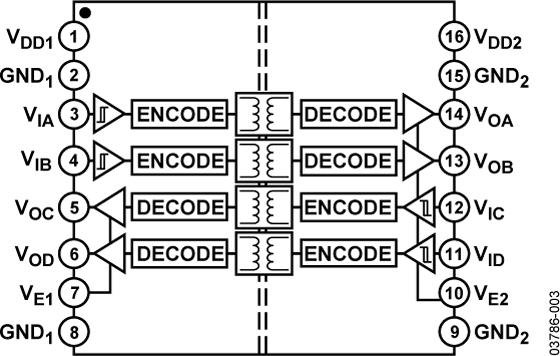

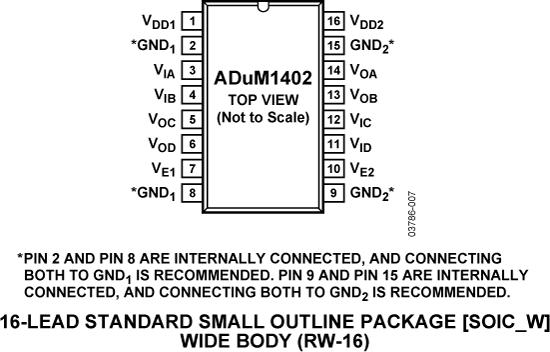

ADuM1402是采用2/2通道方向性的四通道数字隔离器，采用ADI公司iCoupler®技术。 该隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。 简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。

iCoupler 产品不需要外部驱动器和其它分立器件。 此外，在信号数据速率相当的情况下，iCoupler 器件的功耗只有光耦合器的1/10至1/6。

ADuM140x系列隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册“订购指南”部分）。 所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。 此外，ADuM140x具有低脉冲宽度失真（CRW级小于2 ns）和严格的通道间匹配（CRW级小于2 ns）特性。 与其它光耦合器不同，ADuM140x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。

应用

通用多通道隔离

SPI 接口/数据转换器隔离

RS-232/RS-422/RS-485收发器

工业现场总线隔离

汽车系统

汽车应用版本已通过AEC-Q100认证

低功耗工作

双向通信

3 V/5 V电平转换

工作温度最高可达125°C

高数据速率：DC至90 Mbps (NRZ)

精密定时特性

高共模瞬变抗扰度：>25 kV/µs

欲了解更多特性，请参考数据手册

EVAL-FMCMOTCON2 - AD-FMCMOTCON2-EBZ 评估板：

AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。 系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件包含两块板： 控制器板和驱动板。 可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板

兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台

FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作

完全隔离的数字控制和反馈信号

隔离式Xilinx XADC接口

2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT

单端霍尔、差分霍尔、编码器和旋变器接口

数字传感器接口

EnDat

BISS接口

驱动板

电机最高可驱动至48V且功耗为20A

同时驱动2个电机

采用ADI隔离栅极驱动器实现高频驱动级

支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性）

集成过流保护

反向电压保护

利用隔离式ADC测量电流和电压

BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制

为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。

一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。

其他BLDC电机通过FMC电机驱动器驱动。

测量和显示负载电机电流

测量和显示负载电机速度

采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。

EVAL-ADUMQS - EVAL-ADUMQS：

EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler?产品：

ADuM130x

ADuM131x

ADuM140x

ADuM141x

ADuM1510

ADuM240x

ADuM330x

ADuM340x

ADuM344x

ADuM440x

ADuM5000

ADuM520x

ADuM540x

ADuM6000

ADuM620x

ADuM640x

ADuM744x

ADuM7510
