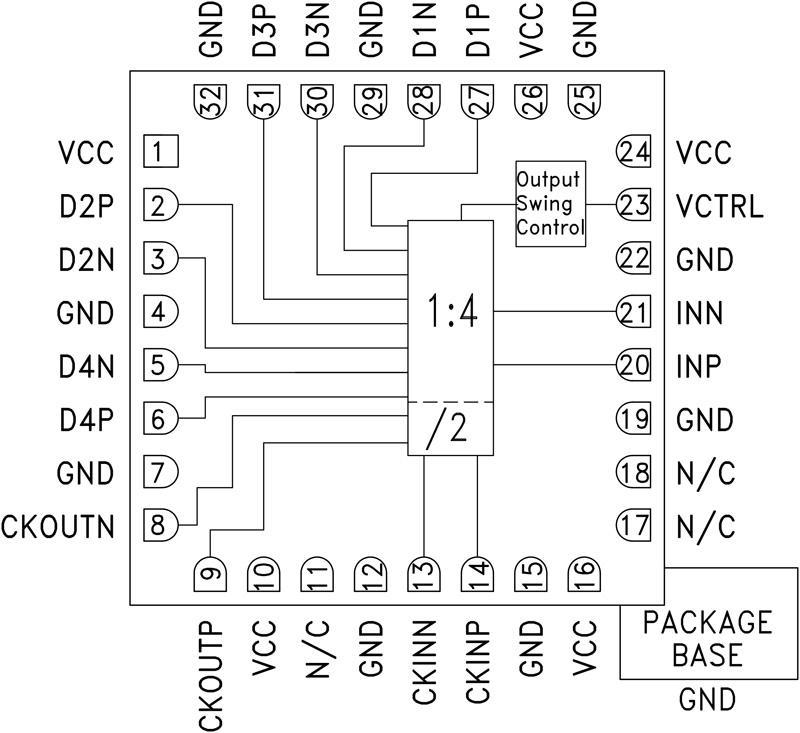

HMC848 - 典型设计图:

AD芯片:
- LT1963ES8 - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- MAX9406ETM+T - 集成电路(IC) > 线性 > 视频处理
- MAX483ESA+ - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- AD688ARWZ - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- DS1231S-20+ - 集成电路(IC) > 电源管理(PMIC) > 监控器
- MAX2829ETN+ - 射频和无线 > 射频收发器 IC
- ICL7621BESA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- MAX6716AUTSFD2+T - 监控器芯片
- MAX6404BS41+T - 电源管理IC - 监控器
- DS1259SN - 集成电路(IC) > 电源管理(PMIC) > 电池管理



HMC848 - 提供可编程输出电压的45 Gbps 1:4解复用器,采用SMT封装
HMC848是AD公司的一款逻辑多路复用器/解复用器产品,HMC848是提供可编程输出电压的45 Gbps 1:4解复用器,采用SMT封装,本站介绍了HMC848的封装应用图解、特点和优点、功能等,并给出了与HMC848相关的AD元器件型号供参考。
HMC848 - 提供可编程输出电压的45 Gbps 1:4解复用器,采用SMT封装 - 逻辑多路复用器/解复用器 - 高速逻辑产品 - Analog Devices
产品描述
HMC848LC5是一款1:4解复用器,设计用于高达45 Gbps数据解串应用。 该器件使用半速率时钟的上升沿和下降沿来采样输入数据序列D0-D3,并将数据锁存至差分输出。 片上生成1/4速率时钟输出信号,可用来将数据读入其他器件。
HMC848LC5的所有时钟和数据输入/输出均采用CML并通过片内50 Ω端接至VCC,可采用直流或交流耦合。 HMC848LC5的输入和输出可采用差分或单端配置工作。 HMC848LC5还集成一个输出电平控制引脚VCTRL,可用于损耗补偿或信号电平优化。 HMC848LC5采用+3.3V单电源供电,提供符合ROHS标准的5x5 mm SMT封装。
应用
优势和特点
相关的评估套件共有1个
本页提供评估HMC848LC5的评估板订购信息。
无
