产品描述

ADP8860集可编程背光LED电荷泵驱动器与自动光电晶体管控制于一体，可以改变办公室和黑暗环境光条件下的电流强度，从而显著节省功耗。它能自动执行该功能，因而无需处理器来监控光电晶体管。

光强度阈值可通过I2C接口实现完全编程。第二光电晶体管输入配合专用比较器，可改善各种用户工作条件下的环境光检测水平。

ADP8860可为6个LED提供最高30 mA（最大值）的驱动，第7个LED则可提供60 mA（最大值）的驱动。所有LED的最小/最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。ADP8860提供两种封装类型：2 mm × 2.4 mm × 0.6 mm、紧凑型WLCSP封装（晶圆级芯片规模封装）或小型LFCSP封装（引脚架构芯片级封装）。

优势和特点

电荷泵提供1×、1.5×和2×自动增益选择，以实现最高功效

最多两路内置比较器输入，支持可编程环境光检测模式

室外、办公室和黑暗模式，最大程度节省背光功耗

7个独立、可编程LED驱动器 6个驱动器提供30 mA（最大值）驱动电流 1个驱动器提供60 mA（最大值）驱动电流

可编程最大电流限制（128级）

待机模式功耗低于1 μA

16种可编程渐亮/渐暗时间：0.1 s至5.5 s 选择范围包括线性速率、平方速率和立方速率

渐变override功能

所有编程均通过I2兼容接口进行

专用复位引脚和内置上电复位(POR)

短路、过压和过温保护

内部软启动限制浪涌电流

相关的评估套件共有1个

EVAL-ADP8860 - ADP8860评估板：

本页描述ADI公司ADP8860的功能并提供软件开发指南。ADP8860通过I2C接口和中断线路(nINT)与外部处理器通信。处理器向从器件ADP8860发送初始化和激活命令。

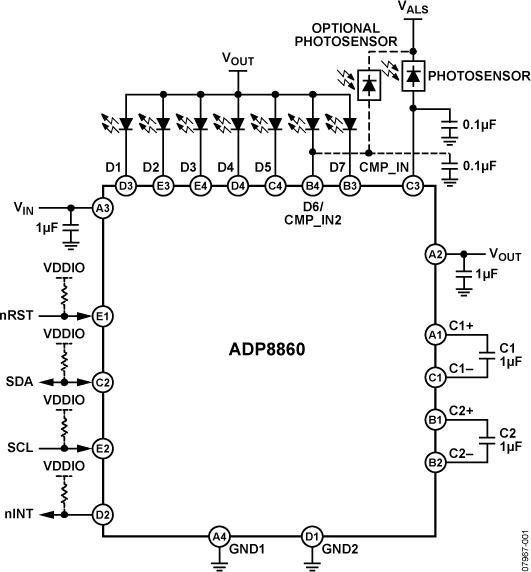

从ADP8860到处理器的中断线路用于指示故障状况，例如热关断、过压或LED/输出短路等，或者指示已跨过光线强度阈值。所有中断源都是可以屏蔽的。典型应用图请参见图1。图2为键盘光线控制的原理图。

中断线路为低电平有效，各中断源都有对应的屏蔽位。处理器可以随时拉低nRST线路以复位ADP8860；该操作会将ADP8860重新初始化到默认状态，并将器件置于待机模式。

EVAL-ADP8860 - 无：

无
