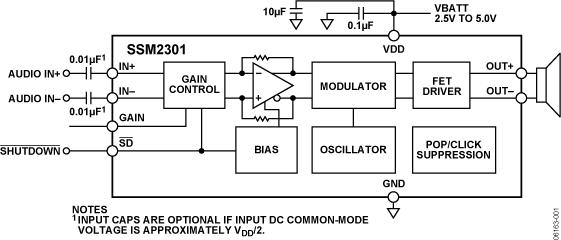

SSM2301是一款全集成式高功效D类音频放大器，针对移动电话应用实现最高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.0 V单电源供电。采用5.0 V电源供电时，它能够提供1.4 W连续输出功率，驱动8 Ω负载，总谐波失真及噪声(THD + N)低于1%。

SSM2301采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案也能提供高功效。以5.0 V电源供电、以1.4 W功率驱动8 Ω负载时，该器件的功效比为85%，信噪比(SNR)高于98 dB。与其它D类架构相比，采用扩频调制可提供更低的电磁辐射。

SSM2301具有低功耗待机模式，最小待机电流30nA。在SD引脚置为逻辑低电平即可实现待机。

该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。

SSM2301的完全差分输入提供卓越的输入共模噪声抑制。如果支流输入共模电压接近VDD/2，则可以省却输入耦合电容器。

SSM2301还具有卓越的电源噪声抑制特性，包括由GSM发射脉冲以及射频（RF）校正引起的噪声。在217Hz时，PSRR典型值为63dB。

增益可以通过增益控制选择引脚设置；当该引脚与地或VDD相连时，增益分别为6 dB或12 dB；也可以在各输入引脚串联一个电阻，从外部调整增益。

SSM2301的额定温度范围为?40°C至+85°C商用温度范围。它还内置热关断和输出短路保护功能，提供3 mm x 3 mm、8引脚LFCSP（引脚架构芯片级封装）和8引脚MSOP两种封装。
