ADV7520 - 低功耗HDMI?/DVI发送器，具有消费电子控制(CEC)功能

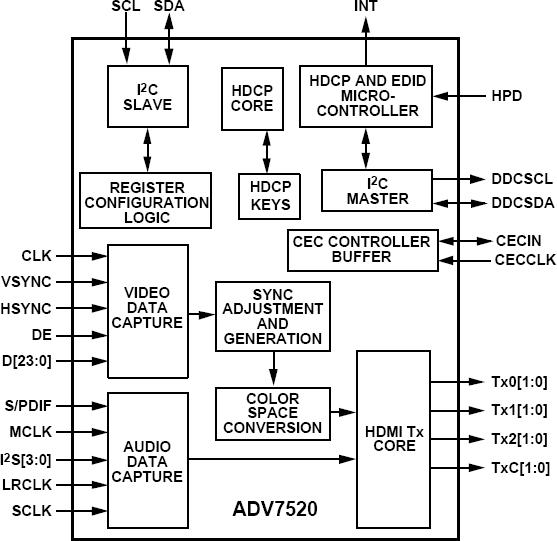

ADV7520是AD公司的一款模拟HDMI/DVI显示接口产品，ADV7520是低功耗HDMI?/DVI发送器，具有消费电子控制(CEC)功能，本站介绍了ADV7520的封装应用图解、特点和优点、功能等，并给出了与ADV7520相关的AD元器件型号供参考。

ADV7520 - 低功耗HDMI?/DVI发送器，具有消费电子控制(CEC)功能 - 模拟HDMI/DVI显示接口 - 音频和视频 - Analog Devices

产品描述

ADV7520是一款80 MHz、高清多媒体接口(HDMI)发射器，具有消费类电子控制(CEC)功能。它支持最高达720p和1080i的高清电视格式，以及最高达XGA（1024 × 768，75 Hz）的计算机图形分辨率。该器件内置嵌入式HDCP密钥，可以安全传输HDCP 1.3协议规定的受保护内容。

ADV7520支持S/PDIF和8通道I2S两种音频格式。高保真8通道I2S 可以传输192 kHz的立体声或7.1声道环绕声音频。S/PDIF可以传送立体声线性脉冲码调制(LPCM)音频或压缩音频，包括Dolby Digital和DTS。

ADV7520还整合了一些其它特性，例如：用于高带宽数字内容保护(HDCP)操作的内部微处理器、用于读取扩展显示识别数据(EDID)的I2C 主时钟、1.8 V单电源以及I2 C和热插拔检测引脚上的5 V容差，有助于降低系统设计复杂度和成本。欲了解其它信息和资源，请参考“应用信息”部分。

ADV7520采用先进的CMOS工艺制造，提供节省空间的64引脚LFCSP封装，符合RoHS标准；额定工作温度范围为?25°C至+85°C。

应用

数码摄像机

数码相机

个人媒体播放器

DVD 播放器/刻录机

数字机顶盒

影音接收机

HDMI中继器/分路器

优势和特点

低功耗HDMI™/DVI发射器，便携式应用的理想选择

CEC控制器和缓冲器可减少系统开销

整合HDMI™技术

兼容DVI 1.0和HDCP 1.3标准

支持x.v.Color™

1.8 V单电源供电

视频/音频输入接受1.8 V至3.3 V的逻辑电平

80 MHz工作频率支持从480i到1080i的所有高清电视分辨率

可编程双向色彩空间转换器

支持RGB、YCbCr和DDR

支持基于ITU656的嵌入式同步

自动输入视频格式时序检测(CEA-861D)

支持标准S/PDIF，适用于最高192 kHz的立体声LPCM或压缩音频

支持最高192 kHz的8通道、无压缩、LPCMI2S音频

嵌入式HDCP密钥

具有 I2C 主时钟的片内MPU，可执行HDCP操作和EDID读取操作

I2C 和HPD I/O具有5 V容差，无需额外器件

支持S/PDIF和I2S时，

无需音频主时钟支持

片内MPU通过中断和寄存器报告HDMI事件
