AD8048 - 250 MHz、增益2稳定、通用电压反馈型运算放大器
AD8048是AD公司的一款运算放大器产品,AD8048是250 MHz、增益2稳定、通用电压反馈型运算放大器,本站介绍了AD8048的封装应用图解、特点和优点、功能等,并给出了与AD8048相关的AD元器件型号供参考。
AD8048 - 250 MHz、增益2稳定、通用电压反馈型运算放大器 - 运算放大器 - 低噪声放大器 (≤ 10nV/√Hz) - Analog Devices
AD8047和AD8048均是极高速、宽带宽放大器。AD8047为单位增益稳定型,AD8048则是在增益为2或更大时保持稳定。AD8047和AD8048采用电压反馈型架构,达到了以前依赖电流反馈型放大器的许多应用的要求。
专有电路使这些放大器兼具电流反馈与电压反馈放大器的许多出色特性。AD8047和AD8048的最大功耗为6.6 mA,具有快速且精确的脉冲响应特性(0.01%建立时间为30 ns)、极宽的小信号和大信号带宽以及低失真。AD8047在20 MHz的失真为-54 dBc,小信号带宽为250 MHz,大信号带宽为130 MHz。
低失真和容性负载驱动特性使AD8047/AD8048成为高速ADC驱动应用的理想之选,适合用于驱动12位/10 MSPS或8位/60 MSPS ADC。此外,在设计有源滤波器时,电压反馈型架构的平衡高阻抗输入可以提供极大的灵活性。

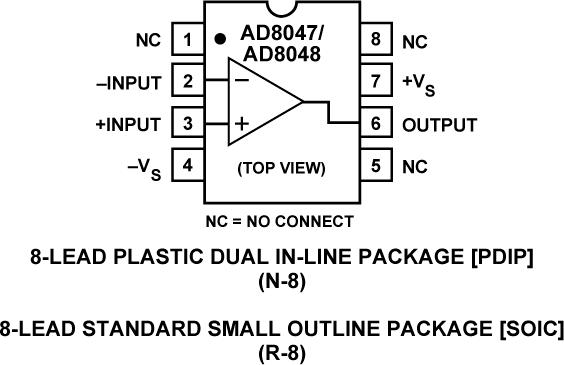

AD8047和AD8048的额定温度范围为-40°C至+85°C工业温度范围,采用8引脚PDIP和SOIC封装。
本产品提供评估板,使用以下器件编号可以订购:AD8047-EB和AD8048-EB。产品数据手册中含有评估板的原理图和布局。
AD8047(单位增益稳定):PDIP和SOIC封装
AD8048(增益2稳定):PDIP和SOIC封装
本评估板专为帮助用户评估AD8048而设计。它是一个裸板,板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取,同时可申请免费样片。利用无载评估板,用户可以快速完成各种运算放大器电路的定制和原型设计,从而最大程度地降低风险,加快产品上市。
用户指南包含构建评估板所需的所有文档,包括原理图、装配图和材料清单。
通用型单通道高速放大器评估板为裸板,允许用户快速完成各种运算放大器电路的原型设计,从而最大程度地降低风险,加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装,决定需要订购的型号。
