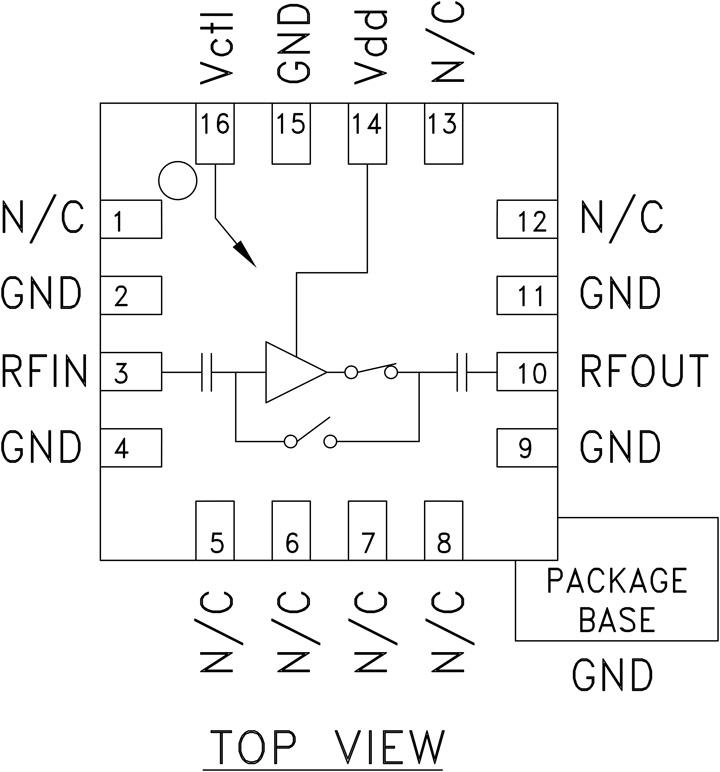

HMC491 - 典型设计图:

AD芯片:
- HMC8114 - 射频和无线 > 射频放大器
- MAX4454EUD - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- ADUM5401CRWZ-RL - 隔离器 > 数字隔离器
- MAX4211CEUE-T - 电源管理IC - 电流调节和管理
- LTC2264IUJ-14#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- AD45336KSTZ - 电阻器 > 电阻器网络,阵列
- MAX391CPE - 集成电路(IC) > 接口 > 模拟开关,多路复用器,解复用器
- LTC2912HTS8-1#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 监控器
- LTC1622CS8#TRPBF - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- MAX6865UK45D3S+T - 集成电路(IC) > 电源管理(PMIC) > 监控器



HMC491 - 集成旁路模式的低噪声放大器,采用SMT封装,3.4 - 3.8 GHz
HMC491是AD公司的一款RF放大器产品,HMC491是集成旁路模式的低噪声放大器,采用SMT封装,3.4 - 3.8 GHz,本站介绍了HMC491的封装应用图解、特点和优点、功能等,并给出了与HMC491相关的AD元器件型号供参考。
HMC491 - 集成旁路模式的低噪声放大器,采用SMT封装,3.4 - 3.8 GHz - RF放大器 - 放大器 - Analog Devices
产品描述
HMC491LP3(E)是一款集成旁路模式的多功能低噪声放大器(LNA),用于3.4至3.8 GHz固定无线和WLL应用。 该放大器提供16 dB增益、2 dB噪声系数和+3 dBm输入IP3,功耗仅为9 mA(采用+3V电源)。 使用单一控制线路,LNA可切换至低损耗2.2 dB旁路模式,将功耗降至20 μA。 该放大器采用低成本的无引脚3x3 mm QFN表贴封装(LP3)。 无需外部RF匹配元件。
应用
优势和特点
相关的评估套件共有1个
本页提供评估HMC491LP3的评估板订购信息。
无
