AD8591 - 单路、CMOS单电源轨到轨输入/输出运算放大器，具有±250 mA输出电流和省电关断模式

AD8591是AD公司的一款运算放大器产品，AD8591是单路、CMOS单电源轨到轨输入/输出运算放大器，具有±250 mA输出电流和省电关断模式，本站介绍了AD8591的封装应用图解、特点和优点、功能等，并给出了与AD8591相关的AD元器件型号供参考。

AD8591 - 单路、CMOS单电源轨到轨输入/输出运算放大器，具有±250 mA输出电流和省电关断模式 - 运算放大器 - 高输出电流放大器 (≥ 100mA) - Analog Devices

产品描述

AD8591、AD8592和AD8594分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有250 mA输出驱动电流和省电关断模式。AD8592的每个放大器均具有独立的关断功能。当两个放大器均处于关断模式时，总电源电流降至1 μA以下。AD8591和AD8594均内置一个主关断功能，可将总电源电流降至1 μA以下。在关断模式下，所有放大器输出均处于高阻抗状态。

这些放大器具有极低的输入偏置电流，因而适合积分器和二极管放大应用。输出几乎对任何容性负载均保持稳定。在主动模式下，每个放大器的电源电流小于750 μA。

这些放大器的具体应用包括便携式计算机、便携式电话耳机、音频端口、声卡和机顶盒的音频放大。AD859x系列能够驱动高容性负载，如LCD面板基准电平等。

此外还具有轨到轨输入与输出摆幅能力，因而设计人员可以在单电源系统中缓冲CMOS DAC、ASIC及其它宽输出摆幅器件。

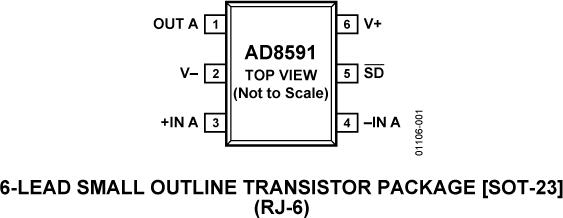

AD8591、AD8592和AD8594的额定温度范围为?40°C至+85°C工业温度范围。AD8591单路放大器提供6引脚小型SOT-23封装。AD8592双路放大器提供10引脚表面贴装MSOP封装。AD8594四路放大器提供16引脚窄体SOIC和16引脚TSSOP两种封装。

优势和特点

单电源供电：+2.5 V至+6 V

高输出电流：±250 mA

极低的关断电源电流：100 nA

低电源电流：每个放大器750 µA

宽带宽：3 MHz

压摆率：5 V/μs

无反相

极低的输入偏置电流

关断模式下为高阻抗输出

单位增益稳定

相关的评估套件共有1个

EVAL-OPAMP-1 - EVAL-OPAMP-1评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5

EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5

EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8

EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

EVAL-OPAMP-1 - 无：

无
