ADN4693E - 具有1类接收器的3.3 V、200 MBPS、全双工、高速M-LVDS收发器

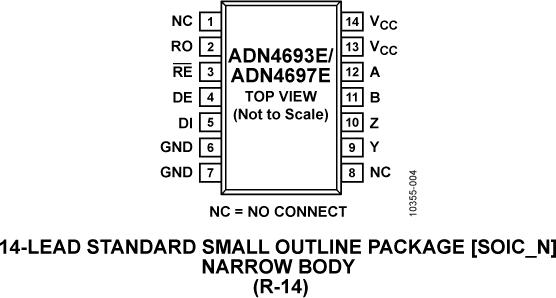

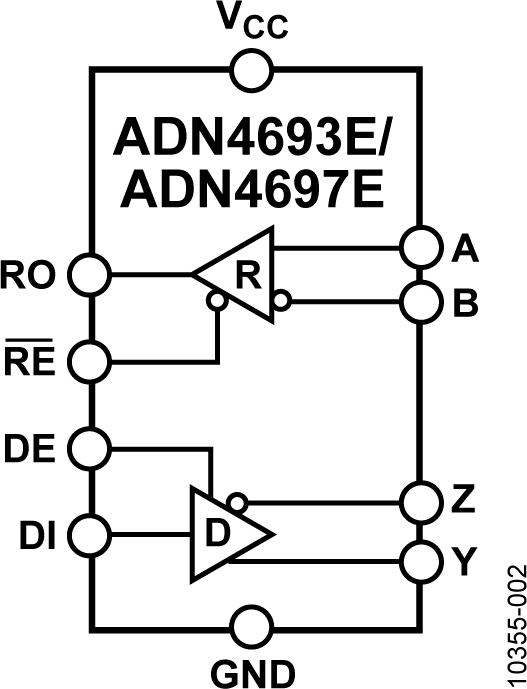

ADN4693E是AD公司的一款LVDS/MLVDS产品，ADN4693E是具有1类接收器的3.3 V、200 MBPS、全双工、高速M-LVDS收发器，本站介绍了ADN4693E的封装应用图解、特点和优点、功能等，并给出了与ADN4693E相关的AD元器件型号供参考。

ADN4693E - 具有1类接收器的3.3 V、200 MBPS、全双工、高速M-LVDS收发器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

ADN4691E/ADN4693E/ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4691E/ADN4693E都是具有25 mV迟滞的1类接收器，因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。

这些器件提供8引脚SOIC封装的半双工配置(ADN4691E/ADN4696E)或14引脚SOIC封装的全双工配置(ADN4693E/ADN4697E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 联网和无线基站基础设施

优势和特点

符合M-LVDS的TIA/EIA-899标准

转换速率：200 Mbps (100 MHz)

1类接收器

全双工

M-LVDS总线上的无毛刺上电/关断

驱动器输出转换时间可控

总线引脚提供增强ESD保护 -- ±15 kV HBM（人体模型） -- ±10 kV IEC 61000-4-2，气隙放电 -- ±8 kV IEC 61000-4-2，接触放电

共模范围：-1 V至+3.4V

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADN4697E - M-LVDS Full-Duplex Evaluation Board (ADN4692E/ADN4693E/ADN4695E/ADN4697E)：

The EVAL-ADN469xEFDEBZ allows quick and easy evaluationof full-duplex M-LVDS transceivers (ADN4692E, ADN4693E,ADN4695E, and ADN4697E). The evaluation board allows allof the input and output functions to be exercised without theneed for external components. Screw terminal blocks provideconvenient connections for power and ground, with SMB jackconnectors for high speed logic and M-LVDS bus signals.

The evaluation board has a 14-lead SOIC footprint for a full-duplexM-LVDS transceiver from the ADN469xE family.
