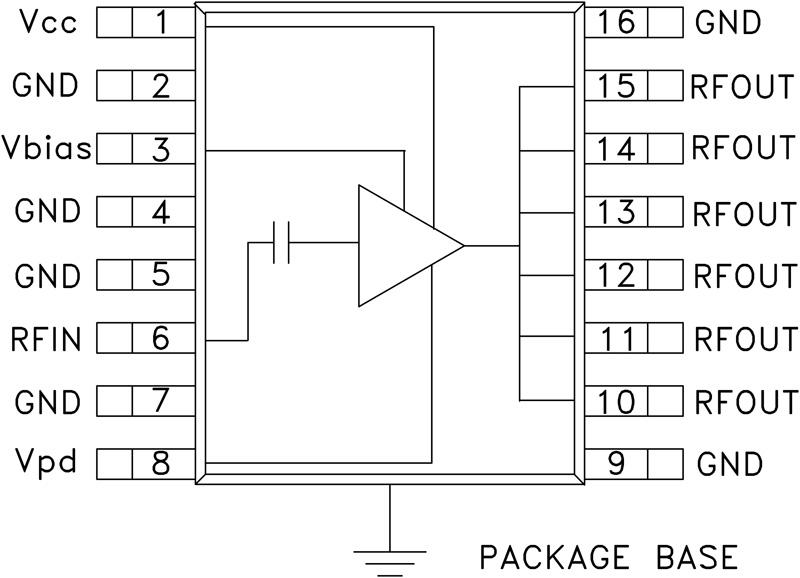

HMC457典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC457介绍

HMC457 - 1瓦特功率放大器，采用SMT封装，1.7 - 2.2 GHz

HMC457是AD公司的一款RF放大器产品，HMC457是1瓦特功率放大器，采用SMT封装，1.7 - 2.2 GHz，本站介绍了HMC457的封装应用图解、特点和优点、功能等，并给出了与HMC457相关的AD元器件型号供参考。

HMC457 - 1瓦特功率放大器，采用SMT封装，1.7 - 2.2 GHz - RF放大器 - 放大器 - Analog Devices

产品描述

HMC457QS16G(E)是一款高动态范围GaAs InGaP异质结双极性晶体管(HBT)、1瓦特MMIC功率放大器，在1.7至2.2 GHz的频率下工作。 该放大器采用微型16引脚QSOP塑料封装，其增益在1.7至2.0 GHz频率下通常为27 dB，在2.0至2.2 GHz频率下通常为25 dB。 它仅使用极小数量的外部元件，其输出IP3可以优化为+45 dBm。 可以利用功率控制(Vpd)实现完全掉电或RF输出功率/电流控制。 高输出IP3和PAE使得HMC457QS16G(E)成为适合蜂窝/3G基站和中继器应用的理想功率放大器。

应用

  • CDMA和W-CDMA
  • GSM、GPRS和Edge
  • 基站和中继器

    • 优势和特点
  • 输出IP3： +46 dBm
  • 增益： 27 dB （1900 MHz时） PAE为48%（Pout为+32 dBm时）
  • +25 dBm的W-CDMA通道功率（ACPR为-50 dBc时）
  • 集成功率控制(Vpd)
  • QSOP16G SMT封装： 29.4 mm²
  • 包含在HMC-DK002设计人员套件中
    • 相关的评估套件共有1个
  • EVAL-HMC457QS16G - HMC457QS16G 评估板：

    • 本页提供评估HMC457QS16G的评估板订购信息。


  • EVAL-HMC457QS16G - 无：

    • 无
