AD9106 - 四通道、低功耗、12位、180 MSPS、数模转换器和波形发生器

AD9106是AD公司的一款直接数字频率合成和调制器产品，AD9106是四通道、低功耗、12位、180 MSPS、数模转换器和波形发生器，本站介绍了AD9106的封装应用图解、特点和优点、功能等，并给出了与AD9106相关的AD元器件型号供参考。

AD9106 - 四通道、低功耗、12位、180 MSPS、数模转换器和波形发生器 - 直接数字频率合成和调制器 - 射频和微波 - Analog Devices

产品描述

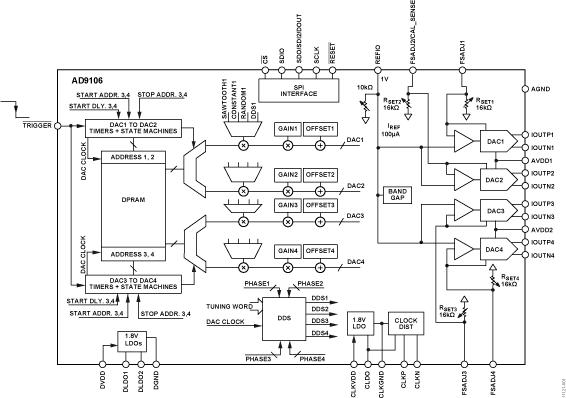

AD9106 TxDAC和波形发生器是高性能四通道DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。该DDS是一个12位输出、最高180 MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8 Hz/LSB的频率分辨率。该DDS具有针对全部四个DAC的单路频率输出，以及针对每个DAC的独立可编程相移输出。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内置模式控制状态机允许用户对全部四个DAC的模式周期以及每个DAC通道信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至四个DAC的过程中对信号进行增益调节和失调调节。

AD9106提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。AD9106具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。

应用

医疗仪器
超声传感器激励

便携式仪器
信号发生器、任意波形发生器

优势和特点

高度集成的四通道DAC

片内4096 x 12位模式存储器

片内DDS

3.3 V, 4 mA输出时的功耗： 315 mW (180 MSPS)

休眠模式：< 5 mW (3.3 V)

电源电压：1.8 V至3.3 V

SFDR至奈奎斯特频率：86 dBc（1 MHz输出）；85 dBc（10 MHz输出）

相位噪声（1 kHz偏移、 180 MSPS、8 mA）：−140 dBc/Hz

差分电流输出： 8 mA（最大值，3.3 V）

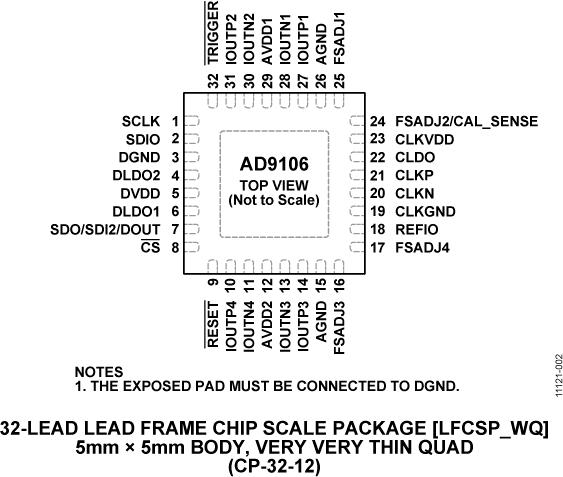

小尺寸、32引脚、5 mm × 5 mmLFCSP封装，3.5 mm × 3.5 mm裸露焊盘

无铅封装
