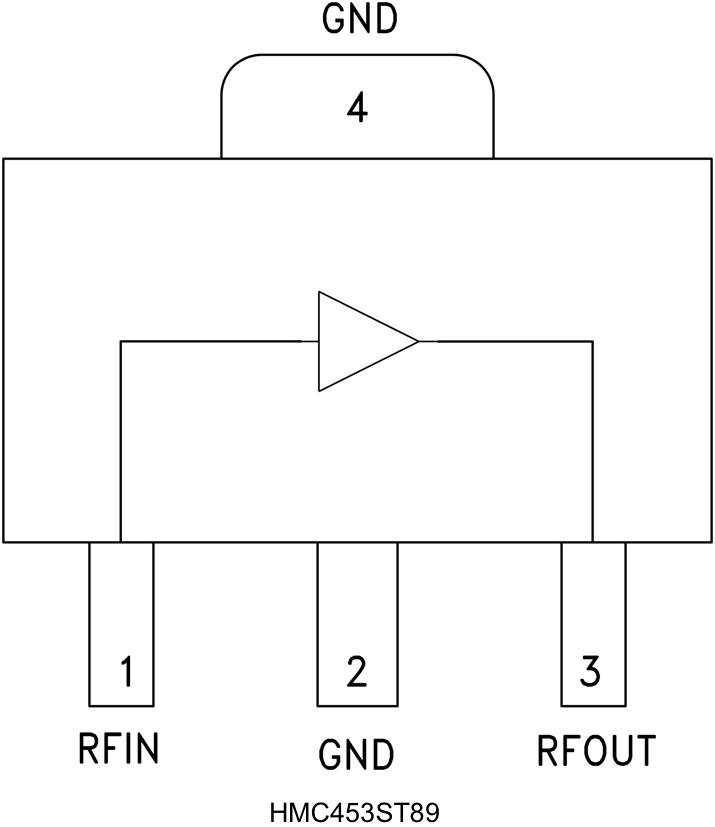

HMC453ST89典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - HMC453ST89介绍
HMC453ST89 - 1.6 W功率放大器,采用SMT封装,0.4 - 2.2 GHz

HMC453ST89是AD公司的一款功率放大器产品,HMC453ST89是1.6 W功率放大器,采用SMT封装,0.4 - 2.2 GHz,本站介绍了HMC453ST89的封装应用图解、特点和优点、功能等,并给出了与HMC453ST89相关的AD元器件型号供参考。

HMC453ST89 - 1.6 W功率放大器,采用SMT封装,0.4 - 2.2 GHz - 功率放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC453ST89(E)是一款高动态范围GaAs InGaP HBT、1.6瓦特MMIC功率放大器,工作频率范围为0.4至2.2 GHz,采用业界标准SOT89封装。 它仅使用极小数量的外部元件和单个+5V电源,其输出IP3可以优化为+47 dBm(0.4 GHz时)或+49 dBm(2.1 GHz时)。 高输出IP3和PAE使得HMC453ST89(E)成为适合蜂窝/PCS/3G和固定无线应用的理想功率放大器。

应用

  • GSM, GPRS 和 EDGE
  • CDMA 和W-CDMA
  • 有线电视/电缆调制解调器
  • 固定无线

  • 优势和特点
  • 输出IP3: +49 dBm
  • 增益:20.5 dB (400 MHz)
  • 增益:7.5 dB (2100 MHz)
  • PAE为41%(Pout为+32.5 dBm时)
  • +26 dBm的CDMA2000 通道功率(ACP为-45 dBc时)
  • 相关的评估套件共有1个
  • EVAL-HMC453ST89 - HMC453ST89 评估板:
  • 本页提供评估HMC453ST89的评估板订购信息。


  • EVAL-HMC453ST89 - 无:
