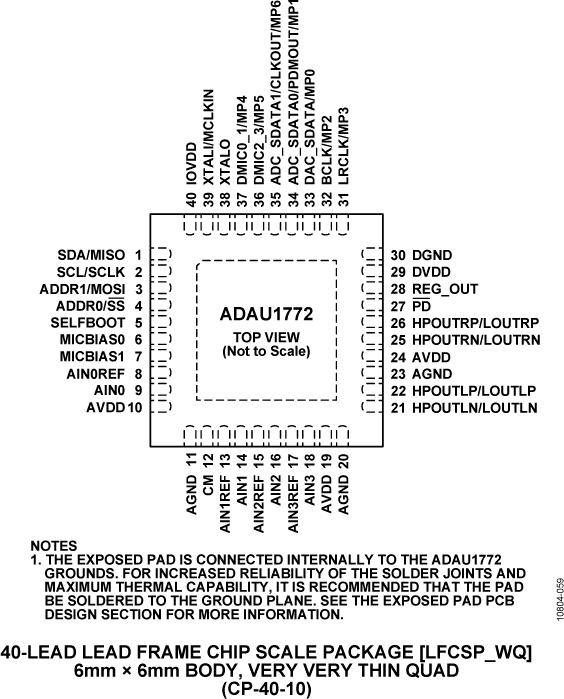

ADAU1772典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADAU1772介绍

ADAU1772 - 4 ADC、2 DAC低功耗编解码器，带音频处理器

ADAU1772是AD公司的一款音频编解码器产品，ADAU1772是4 ADC、2 DAC低功耗编解码器，带音频处理器，本站介绍了ADAU1772的封装应用图解、特点和优点、功能等，并给出了与ADAU1772相关的AD元器件型号供参考。

ADAU1772 - 4 ADC、2 DAC低功耗编解码器，带音频处理器 - 音频编解码器 - 音频和视频 - Analog Devices

产品描述

ADAU1772是一款具有四个输入和两个输出的编解码器，内置数字处理引擎，可执行滤波、电平控制、信号电平监控和混合。从模拟输入至DSP内核再到模拟输出的路径经过优化，实现了低延迟，非常适用于降噪耳机。只需添加几个无源元件、晶体和用于引导的EEPROM，ADAU1772可提供完整的耳机解决方案。

应用
? 降噪耳机、耳机和头戴式耳机
? 蓝牙ANC耳机、耳机和头戴式耳机
? 个人导航设备
? 数码相机和数码摄像机

优势和特点
  • 可编程音频处理引擎 -- 192 kHz处理路径 -- 双二阶滤波器、限幅器、音量控制、混合
  • 低延迟24位ADC和DAC -- 102 dB SNR（信号通过PGA和ADC，采用A加权滤波器） -- 107 dB组合SNR（信号通过DAC和耳机，采用A加权滤波器）
  • 串行端口采样速率：8 kHz至192 kHz
  • 模拟至模拟延迟：38 μs
  • 四个单端模拟输入 — 可配置为麦克风或线路输入
  • 立体声模拟音频输出 — 单端或差分，可配置为线路输出驱动器或耳机驱动器
  • PLL支持从8 MHz至27 MHz的任何输入时钟速率
  • 全双工、异步采样速率转换器(ASRC)
  • 欲了解更多特性，请参考数据手册
    • 相关的评估套件共有2个
  • EVAL-ADAU1772 - ADAU1772 Evaluation Board：

    • This evaluation board provides full access to all analog and digitalI/Os on the ADAU1772. The ADAU1772 core is controlled byAnalog Devices, Inc., SigmaStudio™ software, which interfaces tothe board via a USB connection. This evaluation board can bepowered by a single AAA battery, by the USB bus, or by a single3.8 V to 6 V supply; any of these are regulated to the voltagesrequired on the board. The PC board is a 4-layer design, with asingle ground plane and a single power plane on the inner layers.The board contains connectors for external microphones andspeakers. The master clock can be provided externally or by theon-board 12.288 MHz passive crystal.

  • EVAL-ADUSB2EBZ - ADUSB2EBZ评估板：

    • ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

    安装USBi板的步骤如下：
  • 将USB电缆连接到PC上的空闲USB端口和USBi板上。
  • Windows将会运行“发现新硬件向导”。
  • 选择“从列表或特定位置安装”，然后单击“下一步”。
  • 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。
  • 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。
  • 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
