ADIS16201 - 可设置的双轴倾角计和加速度计

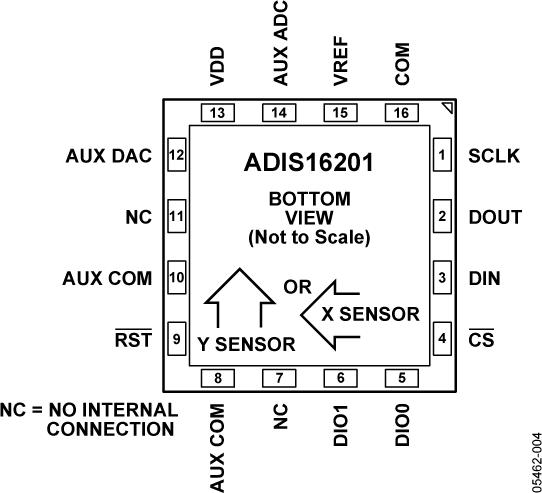

ADIS16201是AD公司的一款iSensor MEMS加速度计子系统产品，ADIS16201是可设置的双轴倾角计和加速度计，本站介绍了ADIS16201的封装应用图解、特点和优点、功能等，并给出了与ADIS16201相关的AD元器件型号供参考。

ADIS16201 - 可设置的双轴倾角计和加速度计 - iSensor MEMS加速度计子系统 - MEMS - Analog Devices

产品描述

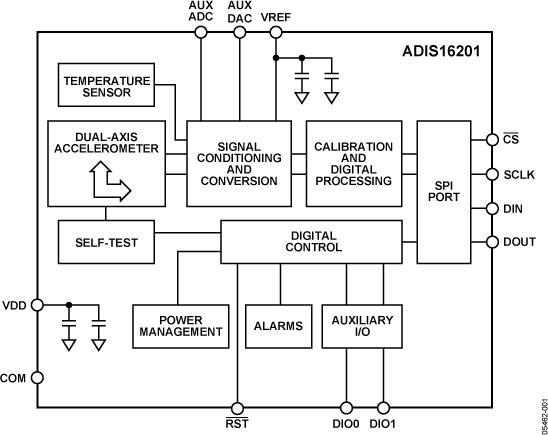

ADIS16201是一种完整的双轴加速度和倾角测量系统，采用ADI公司iSensorTM集成技术支持的单芯片小封装。增强了ADI公司 iMEMS系列产品…了解更多信息

优势和特点

双轴倾角计/加速度计测量

±90°倾角计测量范围，线性输出

12位数字温度传感器输出

数字控制的灵敏度和偏置校准

数字控制采样速率

数字控制频率响应

包括速率/阈值限制的双报警设置

数字激活的自测功能

数字激活的低功耗模式

SPI®兼容型串行接口

辅助12位ADC输入和DAC输出

单电源供电：3.0 V至+3.6 V

相关的评估套件共有2个

EVAL-ADIS16201 - ADIS16201/PCB分线板：

ADIS16201/PCBZ是一款“分线板”产品，提供1个ADIS16201CCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16201CCCZ是完全校准的数字MEMS倾角计，提供一个串行外设接口(SPI)用于全部数字通信。它采用16引脚LGA封装，可最大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16201CCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

ADISUSB - ADISUSB 评估系统：

ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
