ADP1612 - 650 kHz /1.3 MHz升压PWM DC-DC开关转换器，限流值为1.4 A

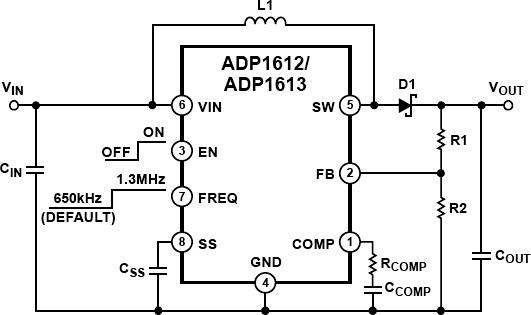

ADP1612是AD公司的一款开关稳压器产品，ADP1612是650 kHz /1.3 MHz升压PWM DC-DC开关转换器，限流值为1.4 A，本站介绍了ADP1612的封装应用图解、特点和优点、功能等，并给出了与ADP1612相关的AD元器件型号供参考。

ADP1612 - 650 kHz /1.3 MHz升压PWM DC-DC开关转换器，限流值为1.4 A - 开关稳压器 - 电源管理 - Analog Devices

产品描述

ADP1612/ADP1613 均为升压DC-DC开关转换器，集成了功率开关，能够提供高达20 V的输出电压。两款器件的封装高度均不到1.1 mm，特别适合空间受限的应用，例如便携式设备或薄膜晶体管(TFT)液晶显示器(LCD)等。

ADP1612/ADP1613以电流模式脉冲宽度调制(PWM)方式工作，效率最高可达94%。可调软启动可以防止器件启用时的涌入电流。引脚可选的开关频率和PWM电流模式架构能提供出色的瞬态响应及简便的噪声滤波，并且允许使用节省成本的小型外部电感和电容。其它重要特性包括欠压闭锁(UVLO)、热关断(TSD)和逻辑控制使能。ADP1612/ADP1613提供8引脚无铅MSOP封装。
应用

TFT LCD 偏置电源

便携式应用

工业/仪器设备

优势和特点

ADP1612限流值：1.4 A 最小输入电压：1.8 V

ADP1613限流值：2.0 A 最小输入电压：2.5 V

引脚可选的PWM频率：650 kHz或1.3 MHz

可调输出电压最高可达20 V

可调软启动

欠压闭锁

热关断

8引脚MSOP封装

相关的评估套件共有1个

EVAL-ADP1612 - ADP1612评估硬件：

ADP1612/ADP1613评估模块是一款完整的升压DC/DC开关转换器应用，所选元件支持在整个输入和负载范围内提供5 V (ADP1612)和12 V (ADP1613)的输出电压。通过更改R1和R2，可以调整该评估板以提供不同的输出电压。此外可能还需要调整L1、D1、C3和R3，并且应重新计算以确保器件稳定工作。

ADP1612/ADP1613评估模块以脉冲宽度调制(PWM)电流模式工作，效率最高可达94%。分流电阻可选的开关频率和PWM电流模式架构能够提供出色的瞬态响应及简便的噪声滤波，并且允许使用节省成本的小型外部电感和电容。其它重要特性包括33 nF软启动电容、欠压闭锁(UVLO)、热关断(TSD)和跳线选择的使能功能。该评估模块用于演示ADP1612/ADP1613的操作和性能。

EVAL-ADP1612 - 无：

无
