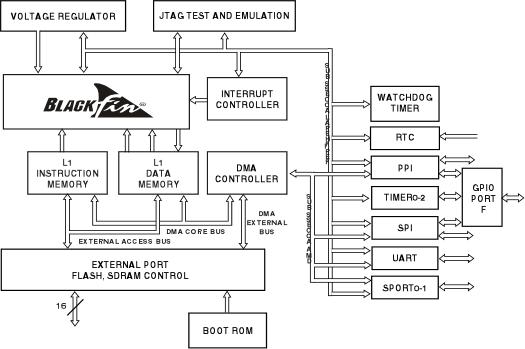

ADSP-BF531典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADSP-BF531介绍

ADSP-BF531 - 400MHz低成本Blackfin处理器

ADSP-BF531是AD公司的一款Blackfin 处理器产品，ADSP-BF531是400MHz低成本Blackfin处理器，本站介绍了ADSP-BF531的封装应用图解、特点和优点、功能等，并给出了与ADSP-BF531相关的AD元器件型号供参考。

ADSP-BF531 - 400MHz低成本Blackfin处理器 - Blackfin 处理器 - 处理器和DSP - Analog Devices

产品描述

ADI公司早期的ADSP-BF531、ADSP-BF532和ADSP-BF533产品系列具备Blackfin处理器的所有简单易用和架构上的特性。这三个处理器全部完全引脚兼容，仅在其性能和片上存储器方面有所不同，从而降低了风险，并提供根据终端应用要求进行灵活扩展的能力。所有这三个处理器都具备低功耗以及从低成本到极高性能的可扩展性能。

ADSP-BF531是Blackfin处理器系列的低成本切入点。它实现了性能、外设集成和价格之间的完美平衡，非常合适用于便携式测试设备、嵌入式调制解调器、生物特征识别和消费类音频等大多数对成本敏感的应用。

高集成度

  • 52KB片上L1存储器，可配置为
  • 32KB L1指令存储器SRAM/高速缓存
  • 16KB L1数据存储器SRAM/高速缓存
  • 4 KB L1便笺式SRAM
  • 并行外设接口，支持ITU-R 656视频数据格式
  • 两个双通道全双工同步串行端口，支持八个立体声I2S通道
  • 12个DMA通道，支持一维和二维数据传输
  • 存储器控制器，提供与多组外部SDRAM、SRAM、闪存或ROM的无缝连接
  • 3个定时器/计数器，支持PWM、脉宽和事件计数模式
  • UART，支持IrDA
  • SPI兼容端口
  • 事件处理器
  • 实时时钟
  • 看门狗定时器
  • 具备1至63倍倍频能力的锁相环
  • 160焊球(12mm x 12mm)小型BGA封装、176引脚(24mm x 24mm)LQFP封装和169焊球(19mm x 19mm)无铅Sparse PBGA封装

    • 优势和特点
  • 400MHz/800MMAC的性能可实现多媒体应用中的多通道音频和CIF视频处理
  • 具备片上内核电压调节功能的增强型动态电源管理可实现0.8V的工作电压，从而延长便携应用中的电池使用寿命
  • 针对数据采集应用而优化的外设，提供与通用转换器的无缝连接
  • 低成本且引脚和代码兼容的系列衍生产品，使得在成本敏感的消费类应用中的软件差异化成为可能
    • 相关的评估套件共有4个
  • EMULATOR-ADSP - 基于USB的低成本ICE-1000和高性能ICE-2000 JTAG仿真器：

    • ADI的ICE-1000和ICE-2000仿真器为在ADI处理器和DSP上开发、测试和调试高级应用提供了方便。 配合CrossCore® Embedded Studio开发环境使用，这些仿真器可为全部JTAG兼容型ADI处理器提供最新支持。

    针对ICE-1000/ICE-2000增加的全新调试功能：

  • 程序跟踪*
  • 系统跟踪*
  • 交叉触发通道控制*
  • CoreSight串行线调试(SWD)支持*

    • *并未在所有的CCES版本中提供


  • EVAL-USBLAN-EZEXT - Blackfin USB-LAN EZ-Extender板是一款用于ADSP-BF533 EZ-KIT Lite、ADSP-BF537 EZ-KIT Lite和ADSP-BF561 EZ-KIT Lite的低成本、插入式扩展板。 该扩展板通过支持USB 2.0和10/100以太网，从而扩展Blackfin评估系统的功能。 有关兼容EZ-Board产品的信息，请参见处理器系列软件和工具页面。：

    • 借助Blackfin® USB-LAN EZ-Extender子板，开发人员可连接至ADSP-BF533 EZ-KIT Lite、ADSP-BF537 EZ-KIT Lite和ADSP-BF561 EZ-KIT Lite上的异步内存总线。


    EZ-Extender配有支持USB 2.0和10/100以太网的外设。 与ADSP-BF537 EZ-KIT Lite接口时，还可使用MII连接器。 借助MII连接器，用户可插入不同的PHY评估板。


    关于Blackfin EZ-Extender的应用及其各种接口使用和连接信息，请联系ADI公司。


    产品型号：
    ADZS-USBLAN-EZEXT
