产品描述

ADA4927-2是低噪声、低失真、高速电流反馈型差分放大器，适合在DC～100 MHz频率范围内驱动分辨率高达16 bit的高性能ADC。ADA4927-1/ADA4927-2的输出共模电平可调，能够容易的实现与所需的ADC输入共模电平的匹配。内部共模反馈环路还可提供出色的输出平衡和偶次谐波失真抑制。

通过四个电阻组成的简单外部反馈网络，ADA4927-2可以很容易的实现差分增益配置。电流反馈架构提供的环路增益几乎不依赖于闭环增益，从而实现了高增益时的宽带宽、低失真与低噪声，与竞争的电压反馈型放大器相比，这款器件还具有更低的功耗。

ADA4927-2采用ADI公司专有的硅锗（SiGe）互补双极工艺制造，具有极低的失真度，输入电压噪声仅为1.3 nV/√Hz。ADA4927-2的低直流失调以及出色的动态性能，使其非常适合各种数据采集与信号处理应用。

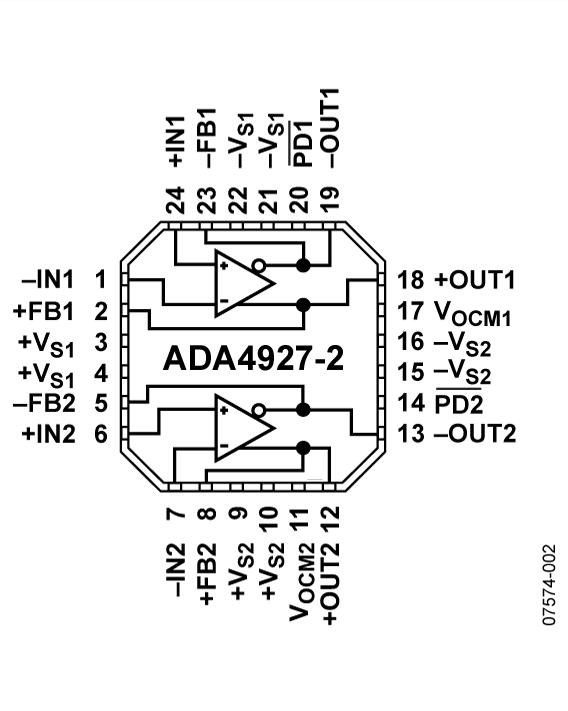

ADA4927-1采用3 mm × 3 mm 16引脚LFCSP无铅封装，ADA4927-2采用4 mm × 4 mm 24引脚LFCSP无铅封装。引脚排列针对电路板布局优化，以实现最小失真。ADA4927-1与ADA4927-2的工作温度范围为-40°C ～ +105°C。

应用

电流反馈型ADC驱动器

单端-差分转换器

中频（IF）与基带增益模块

差分缓冲器

线路驱动器

Data Sheet, Rev. 0, 11/2008

优势和特点

极低的谐波失真?105 dBc HD2 @ 10 MHz ?91 dBc HD2 @ 70 MHz ?87 dBc HD2 @ 100 MHz ?103 dBc HD3 @ 10 MHz ?98 dBc HD3 @ 70 MHz ?89 dBc HD3 @ 100 MHz

与电压反馈型放大器相比，在更高增益时具有更低失真

折合到输入端噪声：低至1.3 nV/√Hz,23 pA/√Hz

高速-3 dB带宽：2.3 GHz 0.1 dB增益平坦度：150 MHz压摆率: 5000 V/µs, 25%～75% 快速建立时间：10 ns至0.1%

低输入失调电压：0.3 mV（典型值）

外部可调增益

通过反馈电阻控制稳定性和带宽

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADA4927-2 - ADA4927-2 Evaluation Board：

These evaluation boards are designed to help users evaluate the ADA4927-2. The evaluation board is a BARE BOARD. There are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.

The User Guide contains all the required documentation to build the board, including schematics, assembly drawing, and Bill of Materials.

EVAL-ADA4927-2 - 无：

无
