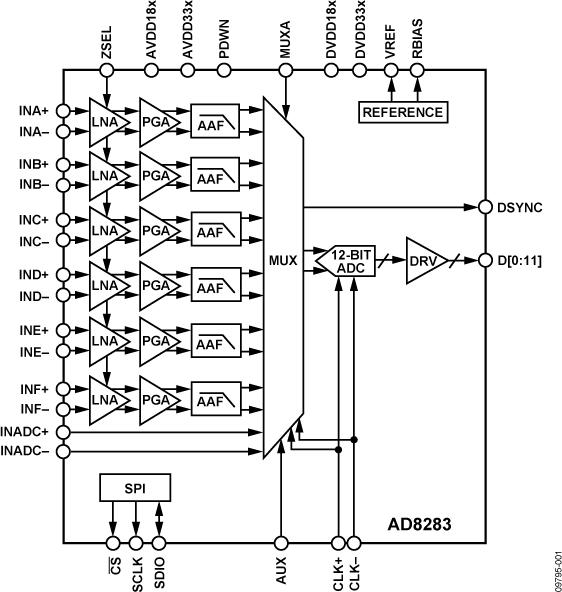

AD8283针对低成本、低功耗、小尺寸及灵活易用的应用而设计，它内置6个通道的低噪声前置放大器（LNA）、可编程增益放大器（PGA）和抗混叠滤波器（AAF），外加一个直接连接ADC的通道，所有通道都集成12-bit模数转换器（ADC）。

各通道具有16 dB至34 dB的增益范围，增量为6 dB，ADC转换速率最高可达80 MSPS。在最大增益下，所有通道折合到输入端噪声电压为3.5 nV/√Hz。通道专门针对动态范围与低功耗而优化，适合要求小封装尺寸的应用。

AD8283采用先进的CMOS工艺制造，提供10 mm × 10 mm、符合RoHS标准的72引脚LFCSP封装。额定温度范围为-40°C至+105°C汽车应用温度范围。

应用

AD8283CP-EBZ和AD8285CP-EBZ旨在帮助评估雷达接收路径IC AD8283和AD8285。 这些板连接到高速ADC FIFO评估板即可捕获数据。 它们还提供灵活的时钟设置和基准电压源选项，并且为输入信号提供了易用的接口。

AD8283 和 AD8285 数据手册应配合这些评估板的用户指南一起使用。

无
