产品描述

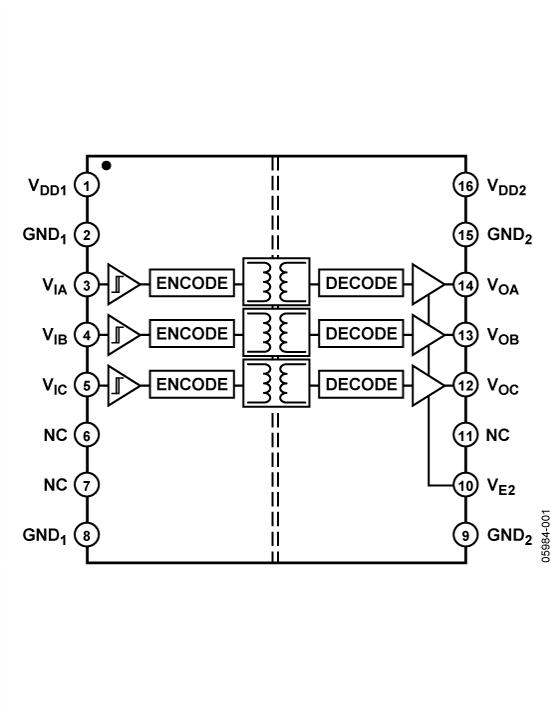

ADuM330x是采用ADI公司iCoupler技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM330x隔离器提供三个独立的隔离通道，支持多种通道配置和数据速率（请参考数据手册"订购指南"部分）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM330x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。
与ADuM130x隔离器相比，ADuM330x隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于ADuM130x或ADuM330x产品，这些测试的精度主要取决于用户系统的设计与布局。
应用
通用多通道隔离SPI接口/数据转换器隔离RS-232/RS-422/RS-485 收发器 工业现场总线隔离优势和特点

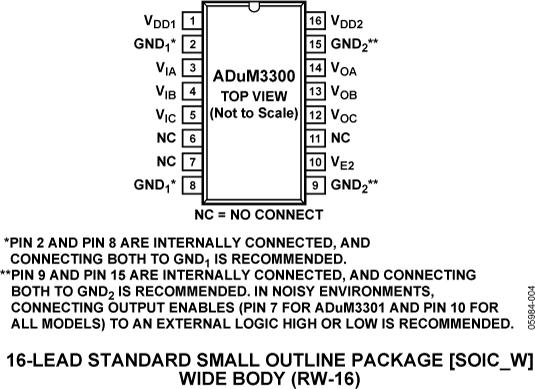

增强的系统级ESD保护性能，符合IEC 61000-4-x标准 双向通信 3 V/5 V电平转换 工作温度最高可达：105℃ 高数据速率：dc至90 Mbps (NRZ) 5 V工作电压： 每个通道2.0 mA（最大值，0 Mbps至2 Mbps） 每个通道4.1 mA（最大值，10 Mbps） 每个通道36 mA（最大值，90 Mbps）3 V 工作电压： 每个通道1.0 mA（最大值，0 Mbps至2 Mbps） 每个通道2.8 mA（最大值，10 Mbps） 每个通道17 mA（最大值，90 Mbps）精密定时特性 脉冲宽度失真：2 ns（最大值） 通道间匹配：2 ns（最大值）高共模瞬变抗扰度：>25 kV/µs输出使能功能16引脚宽体SOIC封装，符合RoHS标准符合汽车应用标准 UL认证：依据UL 1577，1分钟2,500 V rms CSA元件验收通知#5A VDE 合格证书 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 VIORM = 560 V峰值
相关的评估套件共有1个
EVAL-ADUMQS - EVAL-ADUMQS：EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler?产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000ADuM620xADuM640x ADuM744x ADuM7510 EVAL-ADUMQS - 无：无
