ADM4851 - 5 V、?负载、限摆率、RS-485/RS-422收发器（半双工、500 KBPS）

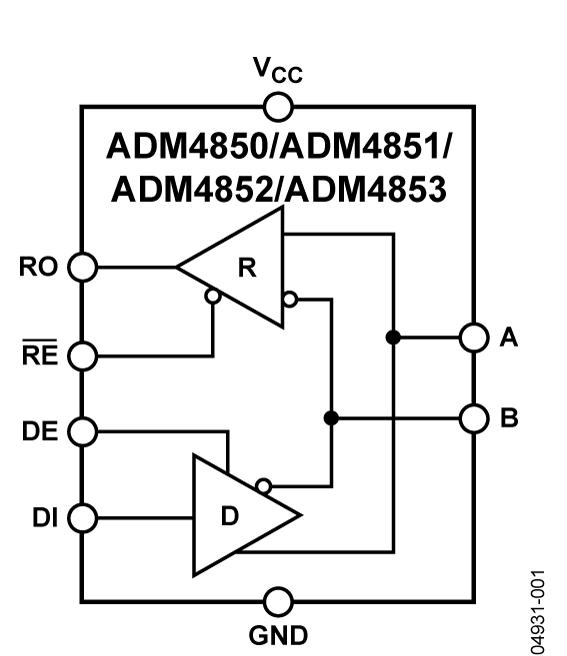

ADM4851是AD公司的一款接口RS-485和RS-422产品，ADM4851是5 V、?负载、限摆率、RS-485/RS-422收发器（半双工、500 KBPS），本站介绍了ADM4851的封装应用图解、特点和优点、功能等，并给出了与ADM4851相关的AD元器件型号供参考。

ADM4851 - 5 V、?负载、限摆率、RS-485/RS-422收发器（半双工、500 KBPS） - 接口RS-485和RS-422 - 接口和隔离 - Analog Devices

产品描述

ADM4850-ADM4857均为差分线路收发器，适用于多点总线传输线路的高速全双工和半双工数据通信。这些器件针对平衡数据传输而设计，符合EIA标准RS-485和RS-422。ADM4850-ADM4853均为半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。ADM4854-ADM4857均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。

这些器件具有1/8单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

接收器输入具有真故障安全特性，当输入开路或短路时，可确保输出保持逻辑高电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。

为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，驱动器输出压摆率受限。热关断电路可防止总线竞争或输出短路导致功耗过大。

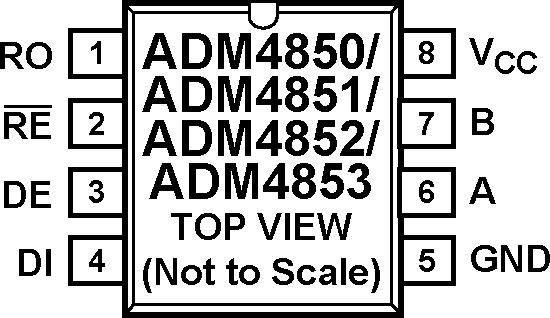

这些器件的额定温度范围为商用和工业温度范围，提供8引脚SOIC、LFCSP (ADM4850/ADM4851/ADM4852/ADM4853)和MSOP（仅ADM4850）封装。

应用

低功耗RS-485应用

对电磁辐射敏感的系统

DTE-DCE 接口

工业控制

分组交换

局域网

电平转换器

优势和特点

一条总线上最多连接256个收发器

关断模式电源电流：5 μA（最大值）

半双工和全双工选项

压摆率降低以实现低电磁辐射(EMI)

总线共模范围：−7 V至+12 V

数据速率选项: ADM4851/ ADM4855: 500 kbps

欲了解更多特性，请参考数据手册

热关断和短路保护

真故障安全接收器输入

禁用或关断时输出处于高阻抗状态

符合EIA RS-485/RS-422标准

相关的评估套件共有1个

EVAL-RS485HDEBZ - 标准RS-485半双工评估板EVAL-RS485HDEBZ：

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

EVAL-RS485HDEBZ - 无：

无
