产品描述

AD7982是一款18位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7982对IN+与IN-引脚之间的电压差进行采样，这两个引脚上的电压摆幅通常在0 V至VREF之间、相位相反。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到一个三线式总线上，并提供一个可选的繁忙指示。通过独立电源VIO，该器件可与1.8V、2.5V、3V和5V逻辑兼容。

AD7982采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为?40°C至+85°C。

应用

电池供电设备

数据采集系统

医疗仪器

地震数据采集系统

数据手册, Rev. A, 10/07

优势和特点

18位分辨率、无失码

吞吐速率：1 MSPS

低功耗 : 4 mW（1 MSPS，仅VDD） 7 mW（1 MSPS，总功耗） 70 μW (10 kSPS)

积分非线性(INL)：典型值±1 LSB，最大值±2 LSB

动态范围：99 dB

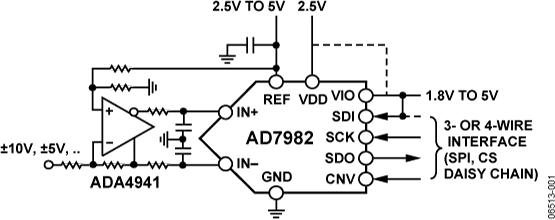

真差分模拟输入范围：±VREF 0 V至VREF（VREF在2.5 V至5.0 V之间）可使用任一输入范围可采用ADA4941轻松驱动

无流水线延迟

采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口

串行接口： SPI®/QSPI™/MICROWIRE™/DSP兼容

以菊花链形式连接多个ADC，并能提供繁忙指示

10引脚封装：MSOP（MSOP-8尺寸）和3 mm × 3 mm QFN (LFCSP)（SOT-23尺寸）

相关的评估套件共有1个

EVAL-AD7982 - AD7982 评估套件：

EVAL-AD7982SDZ是针对AD7982的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台板使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。

EVAL-AD7982 - 无：

无
