HMC700 - 8 GHz 16位小数N分频PLL

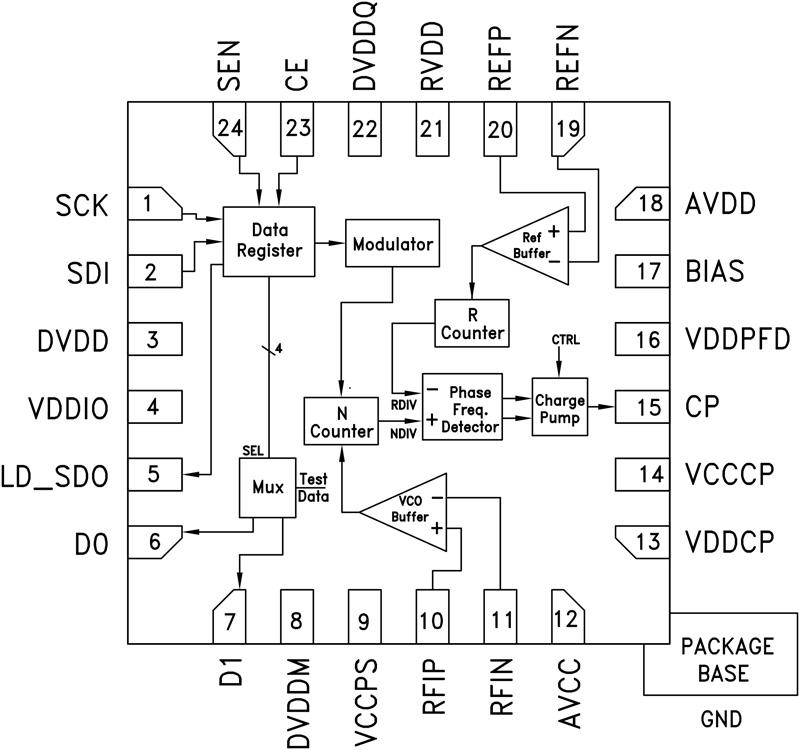

HMC700是AD公司的一款PLL/频率合成器产品，HMC700是8 GHz 16位小数N分频PLL，本站介绍了HMC700的封装应用图解、特点和优点、功能等，并给出了与HMC700相关的AD元器件型号供参考。

HMC700 - 8 GHz 16位小数N分频PLL - PLL/频率合成器 - 射频和微波 - Analog Devices

产品描述

HMC700LP4(E)是一款SiGe BiCMOS小数N分频频率合成器。该频率合成器内置极低噪声数字鉴频鉴相器(PFD)和精密控制电荷泵。

该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细步长和极低杂散成分。杂散输出极低，在很多应用中无需使用成本高昂的直接数字频率合成(DDS)参考源。

HMC700LP4(E)鉴频鉴相器(PFD)采用了防周跳(CSP)技术，具有更短的跳频时间。

另外，该器件具有超低带内相位噪声和低杂散性能，因而支持具有更宽环路带宽的架构，从而可以实现更快的跳频和低微音。借助FSK模式，该频率合成器可用作简单的低成本直接FM发送器源。

应用

移动无线电基站

WiMAX

测试和测量

有线电视设备

相控阵应用

简单的FSK链路

替代DDS

优势和特点

8 GHz、16位预分频器

小数或整数模式

24位步长分辨率，3 Hz典型值

超低相位噪声 6 GHz、50 MHz基准电压源 -103 / -108 dBc/Hz（20 kHz，小数/整数）品质因数(FOM) -221/-227 dBc/Hz（小数/整数）

225 MHz、14位参考路径输入

直接FSK调制模式

防周跳

读/写串行端口，芯片ID

24引脚4x4mm SMT封装： 16mm²

相关的评估套件共有1个

EVAL-HMC700LP4 - HMC700LP4评估板：

本页提供评估HMC700LP4的评估板订购信息。

EVAL-HMC700LP4 - 无：

无
