AD8055 - 单路、低成本、300 MHz电压反馈型放大器

AD8055是AD公司的一款运算放大器产品，AD8055是单路、低成本、300 MHz电压反馈型放大器，本站介绍了AD8055的封装应用图解、特点和优点、功能等，并给出了与AD8055相关的AD元器件型号供参考。

AD8055 - 单路、低成本、300 MHz电压反馈型放大器 - 运算放大器 - 高速放大器 (带宽≥ 50MHz) - Analog Devices

产品描述

AD8055(单路)电压反馈型放大器不仅能提供电流反馈型放大器通常具有的带宽和压摆率，而且易于使用、成本低廉。

尽管AD8055成本很低，但仍能提供出色的整体性能。对于视频应用，它驱动150 Ω负载的差分增益和相位误差分别为0.01%和0.02°，驱动四个视频负载(37.50 Ω)时，差分增益和相位误差分别为0.02%和0.1 AD8055(单路)电压反馈型放大器不仅能提供电流反馈型放大器通常具有的带宽和压摆率，而且易于使用、成本低廉。

该器件的0.1 dB增益平坦度为40 MHz，宽带宽达300 MHz，压摆率为1400 V/µs，建立时间20 ns，因此适合各种高速应用。

AD8055仅需5 mA(每个放大器典型值)的电源电流，采用±5 V双电源或+12 V单电源供电，负载电流可达60 mA以上。它提供8引脚小型PDIP、8引脚SOIC和5引脚SOT-23三种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。这款放大器采用R-8、N-8和RM-8封装时，工作温度范围为-40°C至+125°C扩展温度范围。

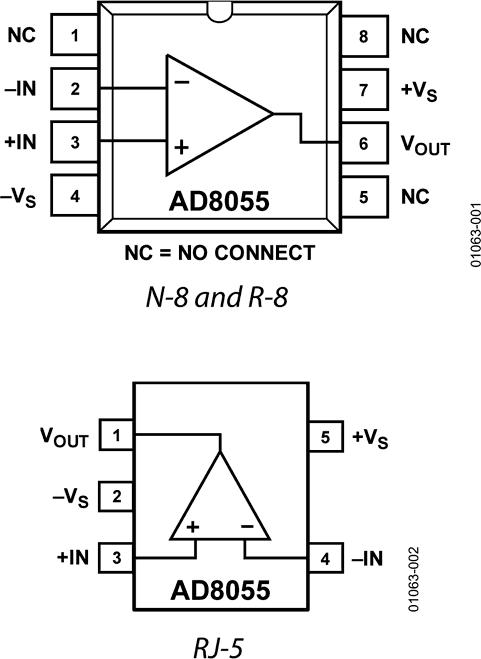

AD8055(单路)：PDIP-8、SOIC-8和SOT-23-5封装

AD8056(双路)：PDIP-8、SOIC-8和MSOP-8封装

优势和特点

低成本

易于使用的电压反馈型架构

高速 -3 dB带宽：300 MHz (G = +1) 压摆率：1400 V/µs 0.1%建立时间：20 ns 低失真：-72 dBc (10 MHz) 低噪声：6 nV/√Hz 低直流误差：VOS最大为5mV，输入偏置电流最大为1.2 µA

小型封装

高输出驱动电流：60 mA以上

出色的视频特性 (RL = 150 Ω, G = +2) 0.1 dB增益平坦度：40 MHz 差分增益误差：0.01% 差分相位误差：0.02°

驱动4个视频负载(37.5 Ω)的差分增益和差分相位误差分别为0.02%和0.1°

低功耗，±5 V电源，每个放大器的典型电源电流为5 mA

相关的评估套件共有2个

EVAL-AD8055 - AD8055 评估板：

本评估板专为帮助用户评估AD8055而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
