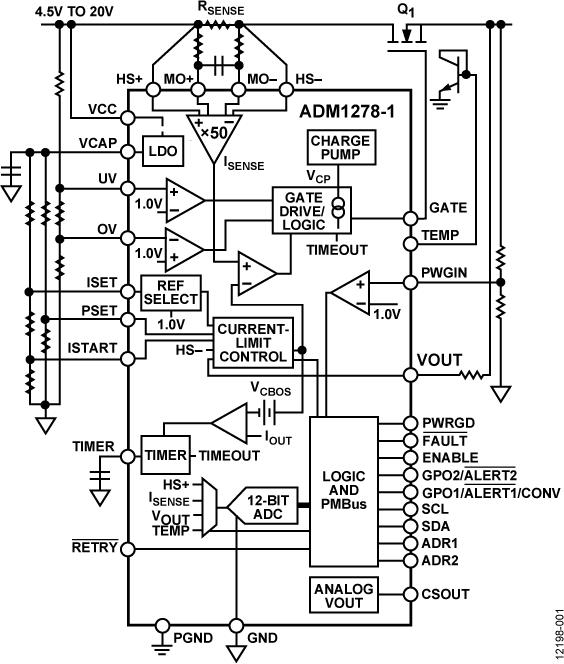

EVAL-ADM1278EBZ是用于ADM1278的紧凑型全功能评估板。 该板布局让用户对于所有的外围元件和热拔插电源路径一目了然。 该布局还能最大程度提升电路板为电源路径上的某些关键元件提供散热的能力，允许对极高电流的热插拔设置进行评估。

四个检测电阻插槽和六个多封装FET插槽为用户提供了极大的灵活性，同时支持各种应用设置。

多个测试点可轻松访问所有关键点/引脚。 七个LED为用户提供评估板状态变化的直观指示，例如电源输入/输出、IC电源良好输出、故障输出、电流检测输出和GPO输出。 8通道、I2C、12位SAR ADC AD7291 允许用户测量诸如CSOUT上的电压以及其它引脚电压，并且可以通过I2C总线实时读取环境温度。

套件支持I2C通信，支持用户与ADM1278进行通信。 该评估套件还支持级联设置，允许多块评估板互相连接，共享 I2C总线。

该评估板完全兼容ADM1278评估软件工具，该工具可以从ADM1278产品页面下载。

用户需通过USB-SDP-CABLEZ USB转I2C加密狗才能使用评估软件工具。

标准评估套件已预先安装并经过测试，采用12 V、73A热插拔设计，支持3 mF输出电容。

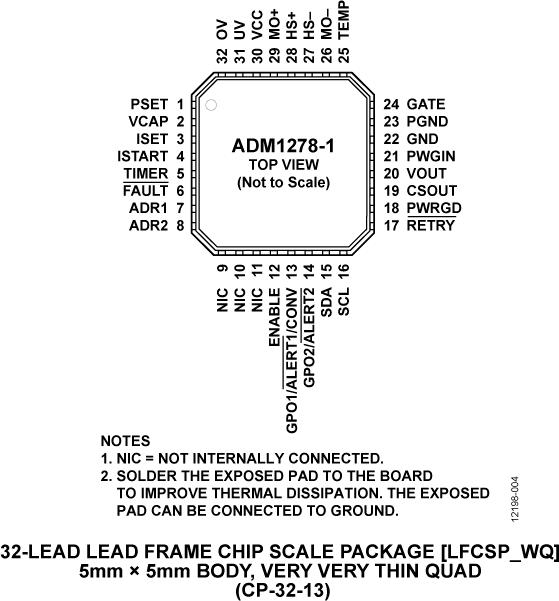

ADM1278的完整技术规格参见ADI公司的 ADM1278 数据手册。使用评估板时，应同时参阅数据手册和本用户指南。
