AD5247 - 128点、I2C®接口兼容数字电位计

AD5247是AD公司的一款数字电位计产品，AD5247是128点、I2C®接口兼容数字电位计，本站介绍了AD5247的封装应用图解、特点和优点、功能等，并给出了与AD5247相关的AD元器件型号供参考。

AD5247 - 128点、I2C®接口兼容数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

AD5247提供了128点调节应用的小型2 mm × 2.1 mm封装解决方案。该器件可以实现与机械电位计或可变电阻器一样的电子调节功能。可选4种不同的端到端电阻值(5 kΩ, 10 kΩ, 50 kΩ,100 kΩ) ,这些低温度系数器件是高精度、高稳定性可变电阻调节的理想选择。

通过I2C兼容数字接口可以控制抽头设置，还可以回读当前抽头寄存器控制字。每个10 kΩ和100 kΩ的器件，都有3个硬件编码的从机地址，允许用户通过一条I2C总线访问三个器件(数据手册中表8列出全部的从机地址分配)。

抽头与固定电阻器每个端点之间的电阻随着发送到电阻串数模转换器(RDAC)锁存的数字编码而呈线性变化。注意在本文件中，数字电位器、可变电阻器以及电阻串数模转换器可以互换使用。

AD5247采用2.7 V～5.5 V电源供电，电流消耗3µA，因此可以用在采用电池供电的便携式应用中。

应用

新的设计中机械电位计的替代品

压力、温度、位置、化学与光学传感器调节

射频放大器偏置

LCD亮度与对比度调节

汽车电子设备调节

增益控制与偏移调节

数据表, Rev. B, 3/07

优势和特点

128点

I2C兼容接口

上电预置为中间值

低功耗，IDD= 3µA（典型值）

单电源供电：2.7 V～5.5 V

可以得到评估板

完全读写Wiper寄存器

工作温度范围宽: –40°C～+125°C

温度系数低: 45 ppm/°C

端到端阻抗: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ

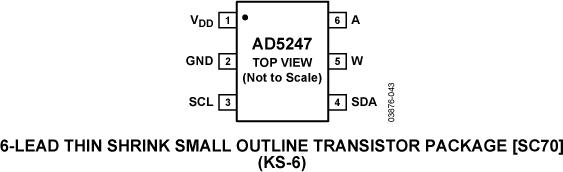

超小型SC70-6 (2 mm × 2.1 mm)封装

采用无铅封装

相关的评估套件共有1个

EVAL-AD5247 - AD5247 评估板：

这款针对AD5247的评估板含有SDP连接和软件，可通过SDP板控制AD5247。

该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-AD5247 - 无：

无
