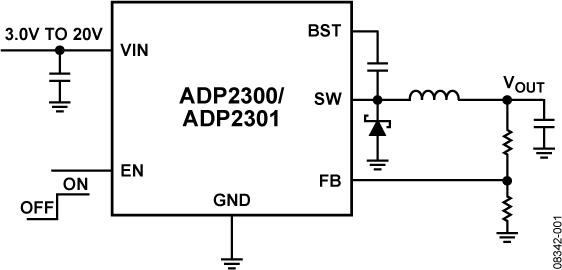

ADP2300/ADP2301均为紧凑型、恒定频率、电流模式、降压DC-DC调节器，集成功率MOSFET，采用3.0 V至20 V输入电压工作，适合各种应用。这些器件内置精密、低压基准电压源，非常适合产生最低为0.8 V、±2%精度的调节输出电压，可提供最高1.2 A的负载电流。

提供两种频率选项：ADP2300工作频率为700 kHz，ADP2301工作频率为1.4 MHz。用户可以在功效比与整体解决方案尺寸之间权衡，从而做出适当的选择。电流模式控制可提供快速、稳定的线路和负载瞬态响应。ADP2300/ADP2301各器件均内置软启动功能，可防止上电时的浪涌电流影响器件。其它重要安全特性包括短路保护、热关断(TSD)和输入欠压闭锁(UVLO)。ADP2300/ADP2301具有精密使能引脚阈值电压，因此很容易控制这些器件与其它输入/输出电源的时序；利用电阻分压器，也可以将该使能引脚用作可编程UVLO输入。

ADP2300/ADP2301采用6引脚TSOT封装，额定工作温度为?40°C至+125°C的结温范围。

应用

数字负载应用的LDO替代产品

中间供电轨转换

通信和网络

工业和仪器仪表

医疗保健和消费电子

高功效比：最高可达91%

最大负载电流：1.2 A

输出精度：±2%（整个温度范围内）

宽输入电压范围：3.0 V至20 V

700 kHz或1.4 MHz开关频率选项

电流模式控制架构

输出电压范围：0.8 V至0.85×VIN

PFM/PWM 模式自动切换

具有迟滞特性的精密使能引脚

集成高端MOSFET

集成自举二极管

欲了解更多特性，请参考数据手册

EVAL-ADP2301 - ADP2301评估板：

ADP2300/ADP2301均为紧凑型、恒定频率、电流模式、降压DC/DC调节器，集成功率MOSFET。ADP2300/ADP2301评估板是完整的解决方案，允许用户评估这些调节器的性能。提供两种频率选项：ADP2300工作频率为700 kHz，而ADP2301工作频率为1.4 MHz。用户可以在效率与整体解决方案尺寸之间权衡，从而做出适当的设计选择。

对于最高1.2 A的负载电流，ADP2300/ADP2301能够提供精确(±2%)的输出调节。电流模式控制可提供快速、稳定的线路和负载瞬态响应。ADP2300/ADP2301具有精密EN引脚阈值电压，因此可以控制这些器件与其它输入/输出电源的时序。利用电阻分压器，也可以将EN引脚用作可编程欠压闭锁输入。

EVAL-FMCMOTCON2 - AD-FMCMOTCON2-EBZ 评估板：

AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。 系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件包含两块板： 控制器板和驱动板。 可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板

兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台

FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作

完全隔离的数字控制和反馈信号

隔离式Xilinx XADC接口

2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT

单端霍尔、差分霍尔、编码器和旋变器接口

数字传感器接口

EnDat

BISS接口

驱动板

电机最高可驱动至48V且功耗为20A

同时驱动2个电机

采用ADI隔离栅极驱动器实现高频驱动级

支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性）

集成过流保护

反向电压保护

利用隔离式ADC测量电流和电压

BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制

为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。

一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。

其他BLDC电机通过FMC电机驱动器驱动。

测量和显示负载电机电流

测量和显示负载电机速度

采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
