AD9102 - 低功耗、14位、180MSPS、数模转换器和波形发生器

AD9102是AD公司的一款直接数字频率合成和调制器产品，AD9102是低功耗、14位、180MSPS、数模转换器和波形发生器，本站介绍了AD9102的封装应用图解、特点和优点、功能等，并给出了与AD9102相关的AD元器件型号供参考。

AD9102 - 低功耗、14位、180MSPS、数模转换器和波形发生器 - 直接数字频率合成和调制器 - 射频和微波 - Analog Devices

产品描述

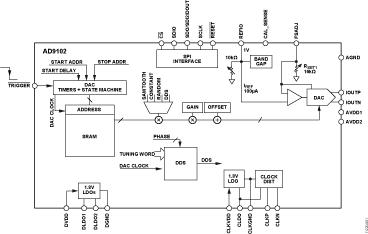

AD9102 TxDAC和波形发生器是高性能DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。

该DDS是一个14位输出、最高180MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8Hz/LSB的频率分辨率。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内部模式控制状态机允许用户对DAC的模式周期以及DAC信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至DAC的过程中对信号进行增益调节和失调调节。

AD9102提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。

AD9102具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。

产品特色

应用

医疗仪器

便携式仪器

信号发生器、任意波形发生器

汽车雷达

优势和特点

片内4,096 x 14位模式存储器

片内DDS

3.3 V、4 mA输出时功耗： 96.5 mW @ 180 MSPS

休眠模式: < 5 mW @ 3.3 V

电源电压：1.8 V至3.3 V

SFDR至奈奎斯特频率： 87 dBc（10 MHz输出）

相位噪声（1 kHz偏移、 180 MSPS、8 mA）：-150 dBc/Hz

差分电流输出： 8 mA（最大值，3.3 V）

小尺寸、32引脚5mm x 5mm LFCSP无铅封装，3.6 mm × 3.6 mm裸露焊盘
