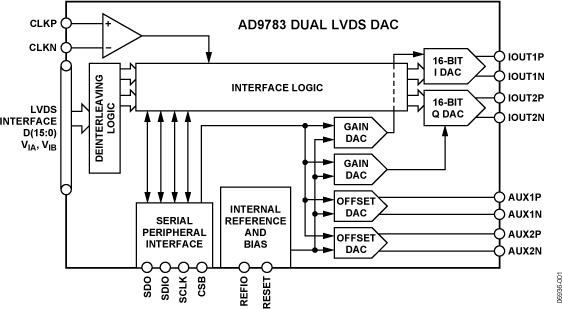

AD9783典型设计图一

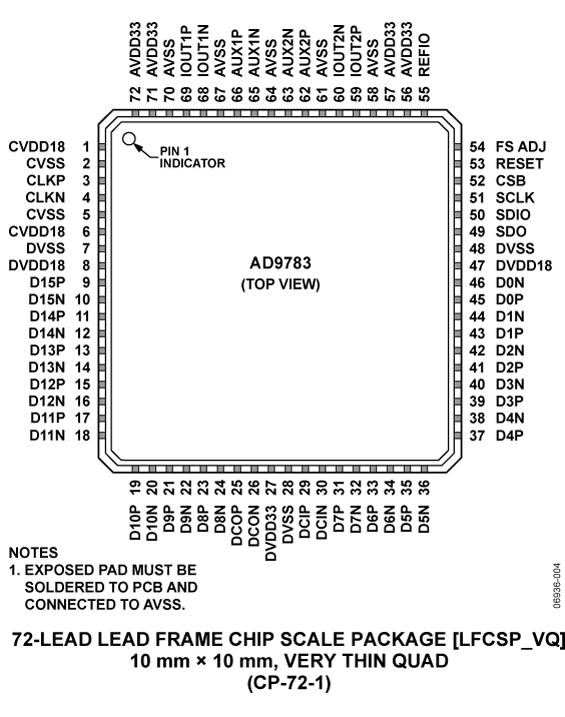

AD9783典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD9783介绍

AD9783 - 双通道、16位、LVDS接口、500 MSPS DAC

AD9783是AD公司的一款ADC和DAC组合产品，AD9783是双通道、16位、LVDS接口、500 MSPS DAC，本站介绍了AD9783的封装应用图解、特点和优点、功能等，并给出了与AD9783相关的AD元器件型号供参考。

AD9783 - 双通道、16位、LVDS接口、500 MSPS DAC - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices

产品描述

AD9780/AD9781/AD9783分别为引脚兼容、高动态范围、12/14/16位分辨率、双通道数模转换器(DAC)，采样速率最高可达500 MSPS。这些器件具有适合直接变频传输应用的特性，其中包括增益与失调补偿，而且能够与ADL5370等模拟正交调制器无缝接口。

专有动态输出架构能够将能量从基频移至像频，即使高于奈奎斯特频率，模拟输出也能进行合成。

通过串行外设接口(SPI)端口可提供完全编程能力，还针对无控制器的应用提供了一些引脚可编程特性。

产品特色

  1. 利用低噪声与交调失真(IMD)特性，宽带信号可实现高质量合成。
  2. 专有开关输出可以增强动态性能。
  3. 可编程电流输出与双辅助DAC既提供灵活性，同时增强系统功能。

应用

  • 无线基础设施
  • W-CDMA、CDMA2000、TD-SCDMA、WiMAX
  • 宽带通信
  • LMDS/MMDS、点对点
  • RF信号发生器、任意波形发生器
    • 优势和特点
  • 高动态范围、双DAC器件
  • 低噪声与交调失真
  • 单载波W-CDMAACLR = 80 dBc (61.44 MHz 中频)
  • 创新的开关输出级能够让可用输出超过奈奎斯特频率
  • LVDS输入以双端口或可选交错式单端口方式工作
  • 差分模拟电流输出可在8.6 mA至31.7 mA满量程范围内编程
  • 辅助10位电流DAC具有源电流/吸电流能力，用于消除外部失调零点
  • 欲了解更多信息，请参考数据手册
    • 相关的评估套件共有1个
  • EVAL-AD9783 - AD9783 评估板：

    • 本页面提供有关评估AD9783的评估板文档和订购信息。

  • EVAL-AD9783 - 无：

    • 无
