AD7949是一款8通道、14位、电荷再分配、逐次逼近型（SAR）模数转换器（ADC），采用单电源（VDD）供电。

AD7949内置多通道、低功耗数据采集系统所需的所有元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源（可以选择2.5 V或4.096 V）和缓冲；温度传感器；可选择的1极点滤波器；以及多通道按顺序连续采样时所用的序列器。

AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。功耗与吞吐量成正比。

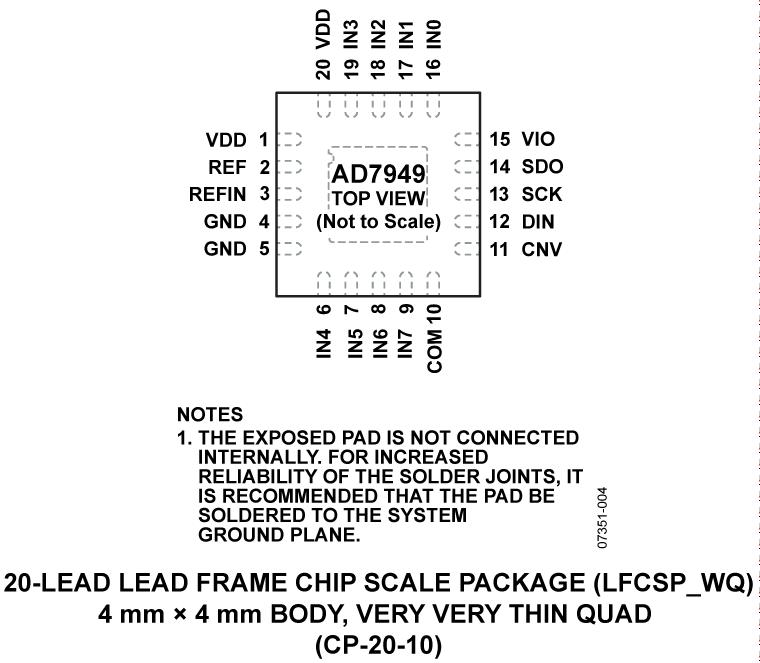

AD7949采用20引脚微型LFCSP封装，工作温度范围为-40°C至+85°C。

应用

EVAL-AD7949EDZ是针对AD7949的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
