AD8118 - 600 MHz、32 × 32缓冲式模拟交叉点开关
AD8118是AD公司的一款缓冲模拟交叉点阵列产品,AD8118是600 MHz、32 × 32缓冲式模拟交叉点开关,本站介绍了AD8118的封装应用图解、特点和优点、功能等,并给出了与AD8118相关的AD元器件型号供参考。
AD8118 - 600 MHz、32 × 32缓冲式模拟交叉点开关 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices
AD8118/AD8118均为高速、32 × 32模拟交叉点开关矩阵,具有600 MHz带宽和1800 V/μs压摆率,适用于高分辨率计算机图形(RGB)信号开关。两款器件的串扰性能均低于-70 dB,隔离性能为-90 dB (5 MHz),因而适合许多高速应用。同时0.1 dB平坦度大于50 MHz,堪称复合视频开关的理想之选。
AD8117/AD8118内置32个独立输出缓冲器,可以将这些缓冲器置于高阻抗状态,以提供并行交叉点输出,因此关断通道仅向输出总线提供极小的负载。AD8117具有差分增益+1,而AD8118则具有差分增益+2,适合后部端接负载应用。二者既可用作完全差分器件,也可配置为单端工作模式。两款器件可以采用+5 V单电源或±2.5 V双电源供电,所有输出均使能时的空闲功耗仅为500 mA。通道切换通过双缓冲式、串行数字控制接口(允许以菊花链形式连接多个器件)或者并行控制接口实现;各路输出可以独立更新,无需对整个阵列重新编程。

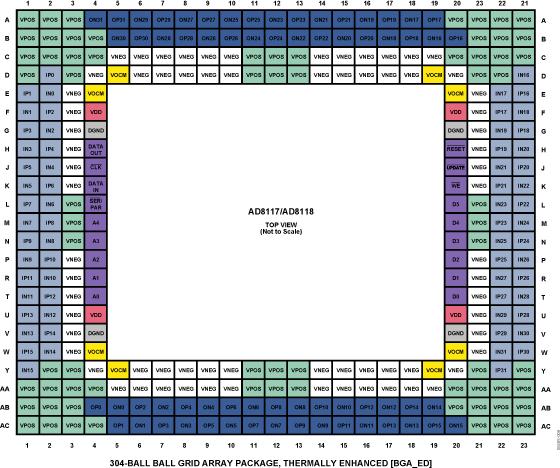

AD8117/AD8118采用304引脚BGA封装,工作温度范围为−40°C至+85°C工业温度范围。
应用
This page provides ordering information for the AD8118 600 MHz, 32 × 32 Buffered Analog Crosspoint Switch evaluation board.
无
