ADG3304 - 1.15 V至5.5 V低压、4通道双向逻辑电平转换器
ADG3304是AD公司的一款电平转换器产品,ADG3304是1.15 V至5.5 V低压、4通道双向逻辑电平转换器,本站介绍了ADG3304的封装应用图解、特点和优点、功能等,并给出了与ADG3304相关的AD元器件型号供参考。
ADG3304 - 1.15 V至5.5 V低压、4通道双向逻辑电平转换器 - 电平转换器 - 接口和隔离 - Analog Devices
ADG3304是一款双向逻辑电平转换器,内置4个双向通道。它可用于多电压数字系统,如利用SPI和MICROWIRE接口在低压DSP/控制器与高压器件之间进行数据传输等。该器件的内部结构允许执行双向逻辑电平转换,且无需借助额外的信号来设置转换方向。
通过施加于VCCA 的电压,可设置器件A端的逻辑电平, VCCY 则负责设置Y端的逻辑电平。为确保正常工作,VCCA 必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号,在Y端则以VCCY兼容电平出现。类似地,施加于器件Y端的 VCCY兼容逻辑电平,在A端则以VCCA兼容逻辑电平出现。
使能引脚(EN)可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时,两端的引脚均处于高阻抗状态。EN引脚以VCCA 电源电压为基准,正常工作模式下驱高。
ADG3304提供紧凑型14引脚TSSOP和12引脚WLCSP两种封装,保证工作电压范围为1.15 V至5.5 V,工作温度范围为?40°C至+85°C。

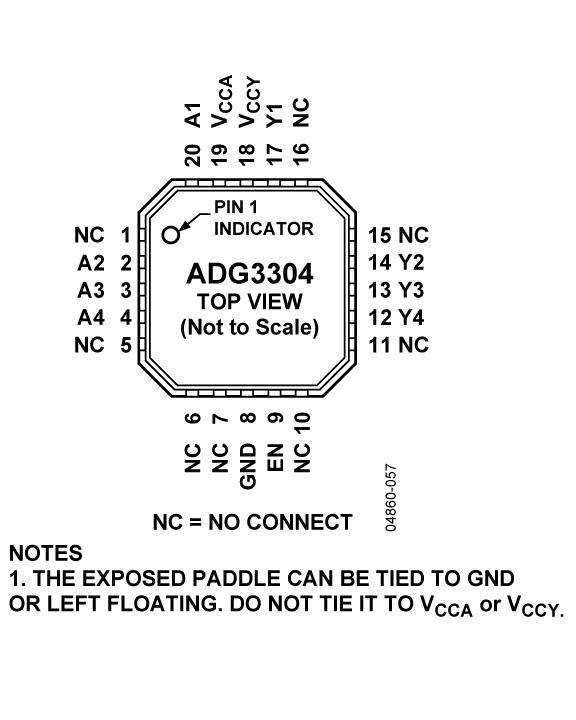

ADG3304采用紧凑型14引脚TSSOP、12引脚WLCSP和20引脚LFCSP三种封装。保证工作电压范围为1.15 V至5.5 V。
支持防务和航空航天应用(AQEC标准)
