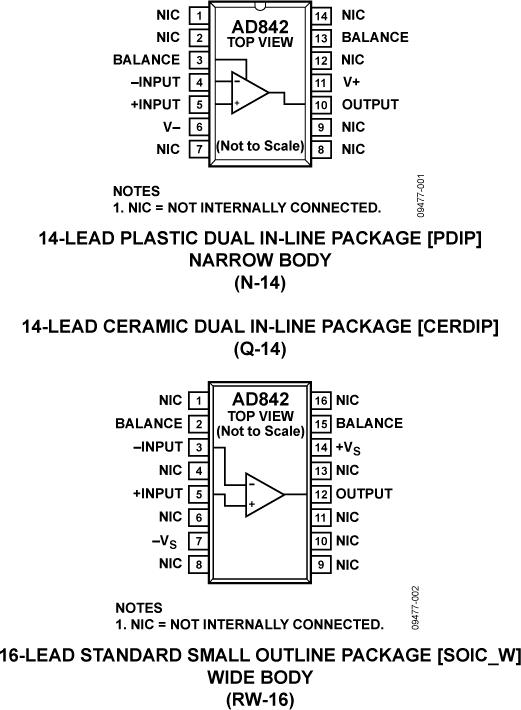

AD842 - 典型设计图：
AD842典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD842介绍

AD842 - 宽带、高输出电流、快速建立运算放大器

AD842是AD公司的一款运算放大器产品，AD842是宽带、高输出电流、快速建立运算放大器，本站介绍了AD842的封装应用图解、特点和优点、功能等，并给出了与AD842相关的AD元器件型号供参考。

AD842 - 宽带、高输出电流、快速建立运算放大器 - 运算放大器 - 高输出电流放大器 (≥ 100mA) - Analog Devices

产品描述

AD842是ADI公司宽带宽运算放大器系列产品之一。该器件采用ADI公司结隔离互补双极性(CB)工艺制造。该工艺可以实现直流精度和宽带交流性能的组合，这在以前用单芯片运算放大器是难以做到的。除了80 MHz的增益带宽积，AD842还提供极快的建立特性，最终值0.01%的典型建立时间小于100 ns（10 V步进）。

AD842还提供13 mA的低静态电流、高输出电流驱动能力（100 mA，最小值）、9 nV√Hz的低输入电压噪声和低输入失调电压（1.5 mV，最大值）。

AD842 375 V/μs的压摆率及其80 MHz的增益带宽积确保了它在视频和脉冲放大器应用中的出色性能表现。这款放大器非常适合用于高频信号调理电路和宽带宽有源滤波器。AD842这款放大器的超快建立时间性能使其成为要求12位精度的数据采集应用的上佳之选。AD842还适合高速DAC和ADC缓冲放大器及其他宽带宽电路等应用。

优势和特点
  • 增益带宽积：80 MHz（增益 = 2）
  • 0.01%快速建立时间：100 ns（10 V步进）
  • 压摆率：375 V/µs
  • 增益为2或更大时稳定工作
  • 全功率带宽：6.0 MHz（20 V p-p）
  • 输入失调电压：1.5 mV（最大值）
  • 输入失调漂移：14 µV/°C
  • 输入电压噪声：9 nV/√Hz（典型值）
  • 开环增益：90 V/mV（499 Ω负载）
  • 输出电流：100 mA（最小值）
  • 静态电源电流：14 mA（最大值）
