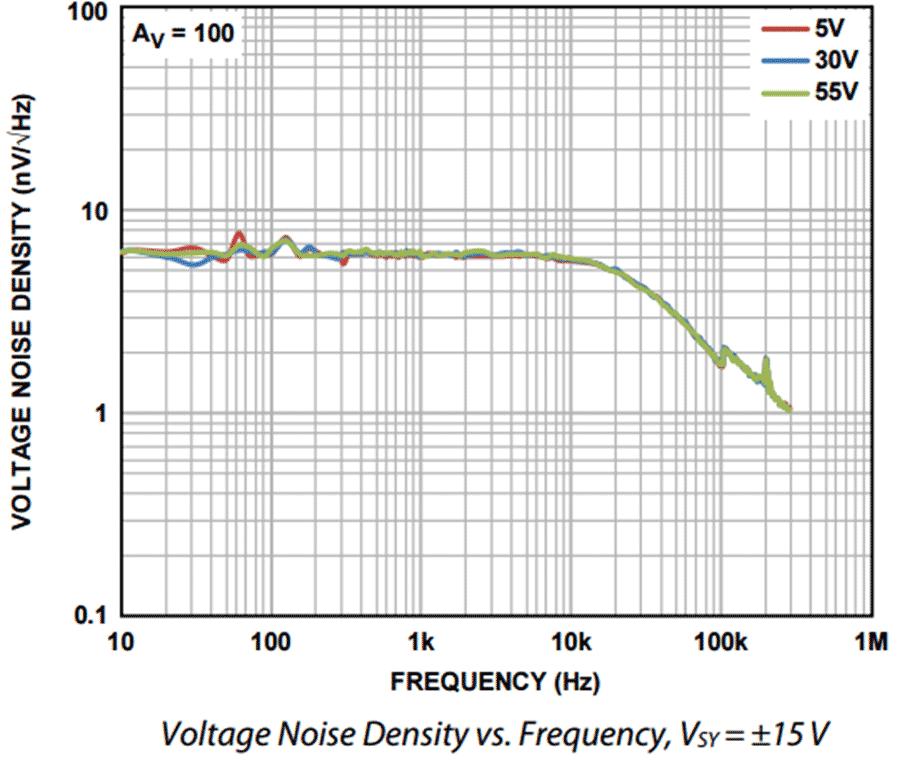

ADA4522-4 - 典型设计图:


AD芯片:
- ADUM1200CRZ - 隔离器 > 数字隔离器
- HMC913LC4BTR-R5 - 射频和无线 > 射频放大器
- LTM4648IY - 板安装电源 > 直流转换器
- LTC3544BEUD#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- MAX14871EUE+ - 集成电路(IC) > 电源管理(PMIC) > 电机驱动器,控制器
- MAX77751AEFG+ - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- LT1117CST-5#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- MAX14733EWG+T - 射频接收器
- MAX4482AUA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- MAX6837VXSD4+T - 监控器芯片



ADA4522-4 - 55 V、EMI增强型、零漂移、超低噪声、轨到轨输出运算放大器
ADA4522-4是AD公司的一款零漂移放大器产品,ADA4522-4是55 V、EMI增强型、零漂移、超低噪声、轨到轨输出运算放大器,本站介绍了ADA4522-4的封装应用图解、特点和优点、功能等,并给出了与ADA4522-4相关的AD元器件型号供参考。
ADA4522-4 - 55 V、EMI增强型、零漂移、超低噪声、轨到轨输出运算放大器 - 零漂移放大器 - 放大器 - Analog Devices
产品描述
ADA4522-4是一款双通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的放大器,并针对随时间、温度和电压条件变化的总精度进行了优化。 该器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差,因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。
ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能,工作电压范围为4.5 V至55 V。该器件是采用5 V、10 V、12 V、30 V或更高单电源的应用以及采用±2.5 V、±5 V、±15 V双电源的应用的理想选择。ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。
ADA4522-4的额定温度范围为-40℃至+125℃扩展工业温度范围,提供8引脚MSOP、8引脚SOIC、14引脚SOIC和14引脚TSSOP封装。
关于ADA4522-4引脚接线及有关这些产品引脚连接的更多信息,请参阅“引脚配置和功能描述”部分。
应用
优势和特点
相关的评估套件共有1个
通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装,决定需要订购的型号:
无
