ADP1714 - 300 mA、低压差、CMOS线性稳压器

ADP1714是AD公司的一款线性稳压器产品，ADP1714是300 mA、低压差、CMOS线性稳压器，本站介绍了ADP1714的封装应用图解、特点和优点、功能等，并给出了与ADP1714相关的AD元器件型号供参考。

ADP1714 - 300 mA、低压差、CMOS线性稳压器 - 线性稳压器 - 电源管理 - Analog Devices

产品描述

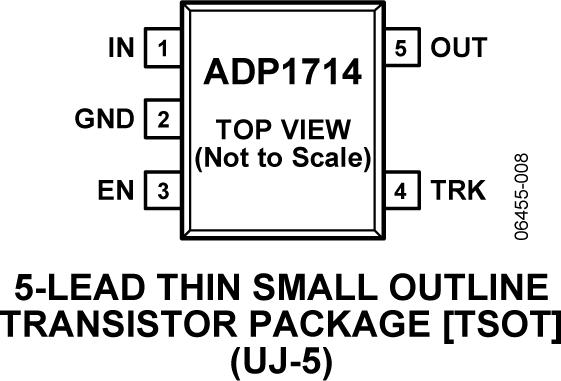

ADP1712/ADP1713/ADP1714均为低压差线性稳压器，提供5引脚小型TSOT封装，采用2.5 V至5.5 V电源供电，最大输出电流为300 mA。驱动300 mA负载时压差仅为170 mV；低压差特性不仅改善了效率，而且能使器件在很宽的输入电压范围内工作。这些器件采用新颖的缩放架构，驱动100 μA负载时地电流非常低(75 μA)，因而是电池供电便携式设备的理想选择。

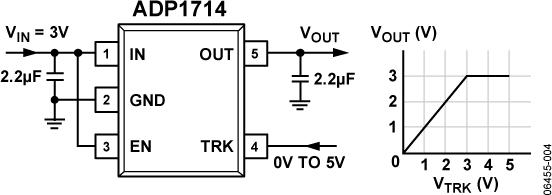

ADP1712/ADP1713/ADP1714均提供16种固定输出电压选项。ADP1712还提供可调型号产品，允许通过一个外部分压器在0.8 V至5 V范围内调节输出电压。ADP1712固定型号产品可以连接外部电容，对软启动时间进行编程。ADP1713可以连接一个基准电压旁路电容，不仅降低输出电压噪声，还可改善电源抑制性能。ADP1714具有跟踪特性，允许输出跟随外部电压轨或基准电压。

ADP1712/ADP1713/ADP1714经过优化，利用2.2 μF小型陶瓷输出电容可实现稳定工作，同时提供良好的瞬态性能，而占用的电路板空间则极小。使能引脚控制所有器件的输出电压。如果输入降至最小阈值以下，欠压闭锁电路将禁用稳压器。这些器件还具有短路保护和热过载保护功能，可以防止器件在不利条件下受损。

应用

移动电话

便携式电池供电设备

后DC-DC调节

数据手册，Rev. 0，1/07

优势和特点

最大输出电流：300 mA

输入电压范围：2.5 V至5.5 V

高效驱动小负载，100 μA负载时IGND = 75 μA

低关断电流：小于1 μA

极低压差：170 mV（300 mA负载）

初始精度：±1%

线路、负载和温度精度：±2%

具有软启动特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1712)

低输出噪声：40 μV均方根值

高PSRR：72 dB @ 1 kHz

仅需2,2uF陶瓷输出电容即可稳定工作

更多详情请查看数据手册

相关的评估套件共有2个

EVAL-ADP1714 - ADP1714评估板：

这些评估板用于演示线性调节器ADP1712/ADP1713/ADP1714的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。

EVAL-ADP1712 - ADP1712评估板：

这些评估板用于演示线性调节器ADP1712/ADP1713/ADP1714的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
