OP2177 - 精密、低噪声、低输入偏置电流双通道运算放大器

OP2177是AD公司的一款运算放大器产品，OP2177是精密、低噪声、低输入偏置电流双通道运算放大器，本站介绍了OP2177的封装应用图解、特点和优点、功能等，并给出了与OP2177相关的AD元器件型号供参考。

OP2177 - 精密、低噪声、低输入偏置电流双通道运算放大器 - 运算放大器 - 高压放大器 (≥12V) - Analog Devices

产品描述

OPx177系列由极高精度的单通道、双通道和四通道放大器组成，具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。使用1000 pF以上容性负载时输出稳定，无需外部补偿。电源电压为30 V时，每个放大器的电源电流小于500 μA。其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出电源电压若干伏，并保证无反相。

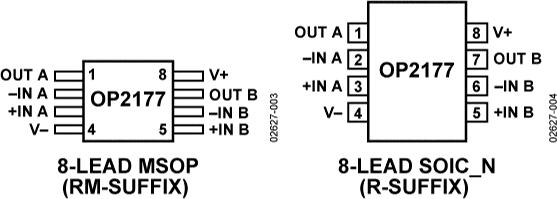

与以前的极低失调电压、高压放大器不同，OP1177（单通道）和OP2177（双通道）放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。 OP4177（四通道）放大器提供TSSOP和14引脚窄体SOIC两种封装。此外，采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。 MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

在所有采用表面贴装封装的高精度放大器中，OPx177系列具有最宽的额定温度范围。所有型号产品的额定工作温度范围均为−40 ℃至+125 ℃，适合要求最严苛的工作环境。

这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶、RTD、应变电桥和其它传感器信号调理，以及精密滤波器。

应用
- 无线基站控制电路
- 光纤网络控制电路
- 仪器仪表
- 传感器和控制元件
热电偶
电阻式温度检测器(RTD)
应变电桥
分流测量
- 精密滤波器

优势和特点

低失调电压：60 μV（最大值）

极低失调电压：0.7 μV/°C（最大值）

低输入偏置电流：2 nA（最大值）

低噪声：8 nV/√Hz（典型值）

共模抑制比(CMRR)、电源抑制比(PSRR)和AVO：> 120 dB（最小值）

低电源电流：每个放大器400 μA

双电源供电：±2.5 V至±15 V

单位增益稳定

无反相

内部保护电路支持输入高于电源电压

相关的评估套件共有1个

EVAL-OPAMP-2 - EVAL-OPAMP-2评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8

EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8

EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8

EVAL-OPAMP-2 - 无：

无
