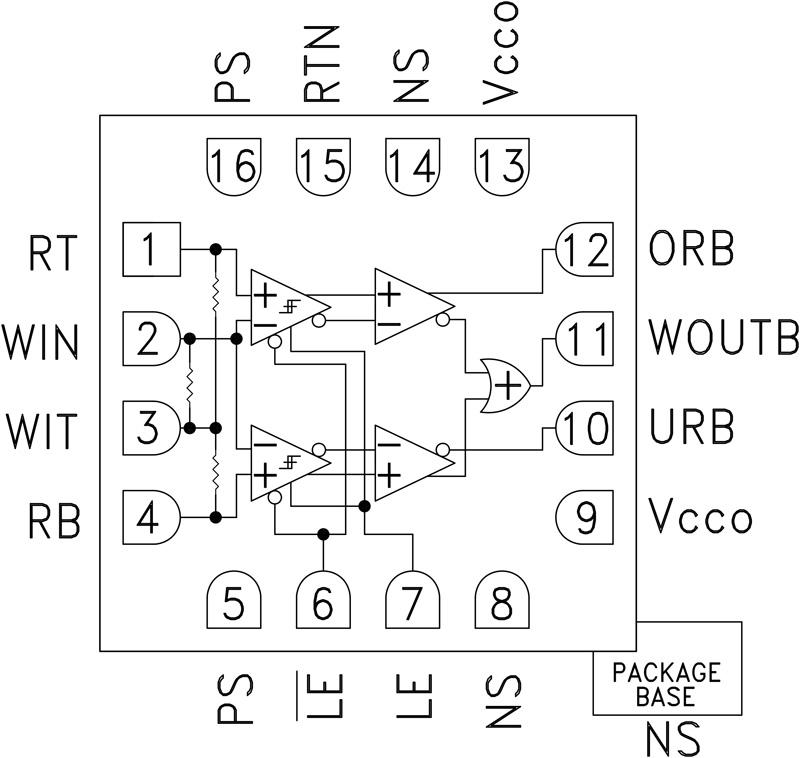

HMC974LC3C是一款SiGe单芯片、超高速窗口比较器，带电平锁存输出驱动器，具有小摆幅特性。 该窗口比较器基于HMC674LC3C单通道比较器，并集成两个这种比较器以及额外的输出逻辑。 三个输出端口检测模拟输入信号是否高于或低于其输入端提供的两个基准电平，或者位于这两个基准电平之间。

输出为单端负逻辑。 该器件在输入端集成两个经过验证的比较器，具有良好的直流和动态匹配性能，可降低输入电容。 小摆幅输出级设计为直接驱动400 mV至50 Ω，并端接至电压Vterm = Vcco-2 V。

HMC974LC3C具有高速锁存功能，可使能该功能以锁存输出数据，或者将其置于透明模式下，以便部署为一个跟踪窗口比较器。

应用

本页提供评估HMC974LC3C的评估板订购信息。
