产品描述

ADAU1445/ADAU1446均为增强型音频处理器，可以非常灵活地路由所有输入和输出信号。SigmaDSP内核具有下列特性：完全28位处理（双精度模式下为56位），同步加载参数以确保滤波器稳定，以及利用SigmaStudio?工具实现100%编码效率。系统设计人员可以利用这款DSP，通过扬声器均衡、多频段压缩、限幅和第三方算法来弥补扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

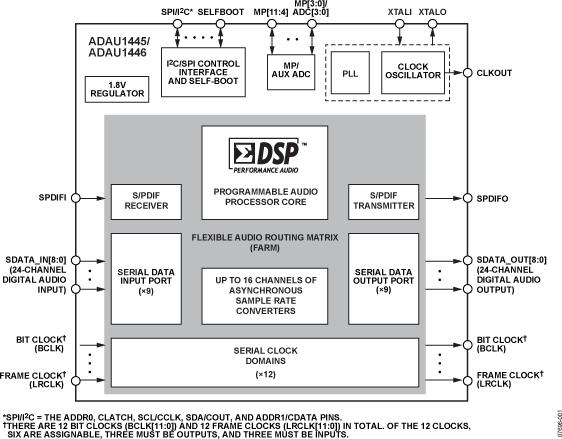

借助灵活的音频路由矩阵(FARM)，用户可以多路复用多个来源、以各种不同采样速率进出SigmaDSP内核的输入，从而简化音频系统中的信号路由和时钟问题。FARM包含最多八个立体声异步采样速率转换器（取决于器件型号）、索尼/飞利浦数字互连格式(S/PDIF)输入和输出，以及串行(I2S)和时分多路复用(TDM) I/O。任何一路输入均可路由至SigmaDSP内核或任何一个异步采样速率转换器(ASRC)。同样，任何一路输出信号均可从SigmaDSP内核或任何一路ASRC输出获得。这种路由方案可以随时通过控制寄存器进行修改，赋予音频系统极大的灵活性。

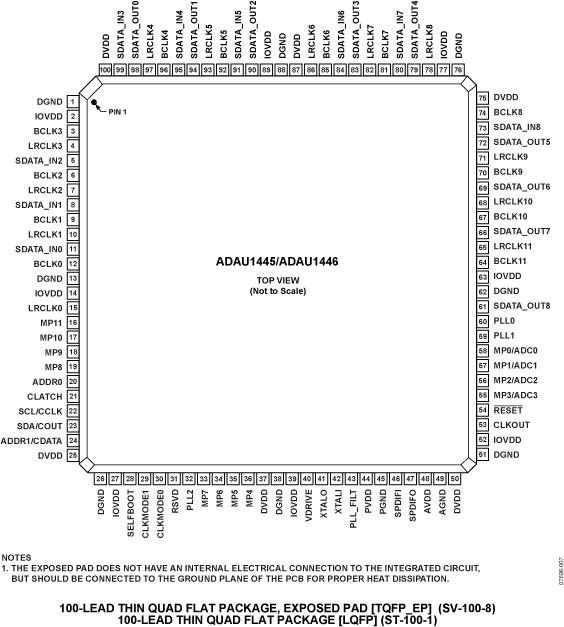

ADAU1445与ADAU1446仅ASRC功能和封装不同。ADAU1445内置16通道ASRC，采用TQFP封装，而ADAU1446则不含ASRC，采用LQFP封装。

ADAU1445/ADAU1446可通过两种工作模式进行控制：第一种，通过SPI/I2C端口加载和动态更新芯片的设置；第二种，在无微控制器的系统中，DSP从外部EEPROM自行引导。另外还有一些多功能(MP)引脚，可以用作通用数字I/O，或者用作4通道辅助控制ADC的输入。

SigmaStudio图形开发环境支持ADAU1445/ADAU1446。该软件含有FIR和IIR滤波器、动态处理器、混频器、低层次DSP功能以及第三方算法等音频处理模块，可快速开发自定义信号流程。

应用

汽车音频处理
音响主机
导航系统
后座娱乐系统
DSP放大器（音响系统放大器）

商用音频处理

数据手册, Rev. A, 05/09

优势和特点

完全可编程的音频数字信号处理器(DSP)，可改善声音处理性能

可利用专有图形编程工具SigmaStudio™开发自定义信号流程

SigmaDSP内核频率：172 MHz；每个样本指令数：3584 (48 kHz)

4k参数RAM，8k数据RAM

灵活的音频路由矩阵(FARM) 24通道数字输入和输出两个8通道异步采样速率转换器（采样比范围：1:8至7.75:1，动态范围：139 dB）立体声S/PDIF输入和输出

支持串行和TDM I/O，fS最高可达192 kHz

欲了解更多信息，请参考数据手册
