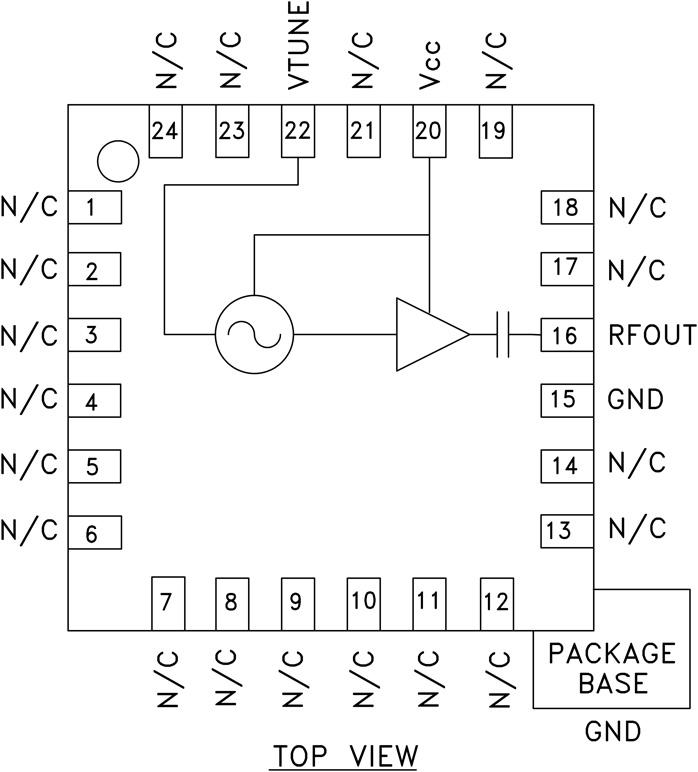

HMC416 - 典型设计图：

HMC416 - 集成缓冲放大器的VCO SMT，2.75 - 3.0 GHz

HMC416是AD公司的一款VCO与PLO产品，HMC416是集成缓冲放大器的VCO SMT，2.75 - 3.0 GHz，本站介绍了HMC416的封装应用图解、特点和优点、功能等，并给出了与HMC416相关的AD元器件型号供参考。

HMC416 - 集成缓冲放大器的VCO SMT，2.75 - 3.0 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC416LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，集成谐振器、负电阻器件、变容二极管和缓冲放大器。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色，工作频率范围为2.75至3.0 GHz。采用3V单电源(37 mA)时，输出功率为4.5 dBm（典型值）。该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

无线基础设施

工业控制

测试设备

军事

优势和特点

Pout： +4.5 dBm

相位噪声： -114 dBc/Hz (100 k Hz)

无需外部谐振器

单电源： 3V (37 mA)

QFN无铅SMT封装，16 mm²

相关的评估套件共有1个
