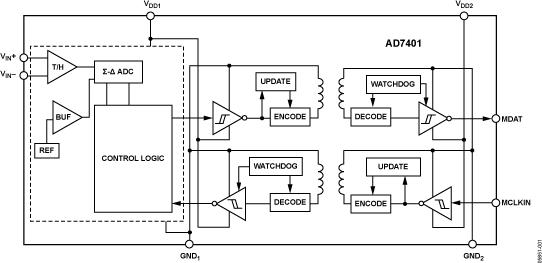

AD7401*是一款二阶Σ-Δ调制器，采用ADI公司iCoupler®技术的片内数字隔离，能将模拟输入信号转换为高速的1比特的数据流。AD7401采用5V电源供电，可输入±200 mV的差分信号（满量程±320 mV）。模拟调制器对模拟输入信号连续采样，因而无需外部采样保持电路。输入信息包含在数据率最高为20 MHz的输出流中，通过适当的数字滤波器可重构原始信息。串行I/O可采用5 V或3 V电源供电(VDD2)。

串行接口采用数字式隔离。通过将高速CMOS工艺和单片空芯变压器技术结合在一起，较之传统光耦合器等其它元件来说，片内隔离能提供更加优异的工作特性。该器件内置片内基准电压。

我们还提供采用内部时钟的产品——AD7400。

应用
--交流电机控制
--数据采集系统
--可替代ADC加光隔离器的方案

* 受美国专利5,952,849号、6,873,065号和7,075,329号保护。其它专利正在申请中。

数据手册, Rev. B, 9/07

EVAL-AD7401EDZ是针对AD7401的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
