AD9704/AD9705/AD9706/AD9707均为TxDAC系列高性能、CMOS数模转换器(DAC)的第四代产品。该引脚兼容型8/10/12/14位分辨率系列器件针对低功耗特性进行了优化，同时仍保持出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与AD9748/AD9740/AD9742/AD9744系列TxDAC转换器引脚兼容，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、LFCSP_VQ封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9704/AD9705/AD9706/AD9707均提供出色的交流和直流性能，同时支持最高175 MSPS的更新速率。

AD9704/AD9705/AD9706/AD9707具有灵活的电源电压范围(1.7 V至3.6 V)和低功耗特性，非常适合便携式和低功耗应用。

通过降低满量程电流输出，AD9704/AD9705/AD9706/AD9707的功耗可以降至15 mW，而其性能只受到很小的影响。此外，在省电模式下，待机功耗可降至约2.2 mW。

AD9704/AD9705/AD9706/AD9707还有一个可选的串行外设接口(SPI)，可以提供更高的编程能力以增强DAC的性能。利用可调共模输出特性，就可以与要求0 V至1.2 V共模电压的其它元件轻松接口。

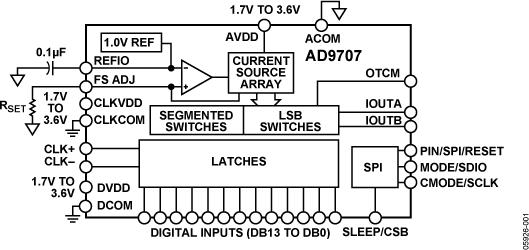

这些器件还集成边沿触发式输入锁存器和一个1.0 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。

产品聚焦

1. 引脚兼容。AD9704/AD9705/AD9706/AD9707系列TxDAC转换器与AD9748/AD9740/AD9742/AD9744 TxDAC系列引脚兼容（LFCSP_VQ封装）。
2. 低功耗。完整CMOS DAC采用1.7 V至3.6 V单电源供电，功耗为50 mW (3.3 V)和12 mW (1.8 V)。可以降低DAC满量程电流，从而以更低功耗工作。低功耗空闲期间可以进入睡眠模式和省电模式。
3. 自校准。自校准功能使AD9707能提供真14位INL与DNL性能。
4. 支持二进制补码/二进制数据编码。数据输入支持二进制补码或标准二进制数据编码方式。
5. 灵活的时钟输入。可选高速、单端和差分CMOS时钟输入支持175 MSPS转换速率。
6. 器件配置。通过引脚搭接可以配置器件，并且SPI控制提供更高的编程能力。
7. 与其它元件轻松接口。利用可调共模输出特性，就可以与接受0 V至1.2 V共模电平的其它信号链元件轻松接口。
8. 片内基准电压源。AD9704/AD9705/AD9706/ AD9707内置1.0 V温度补偿带隙基准电压源。

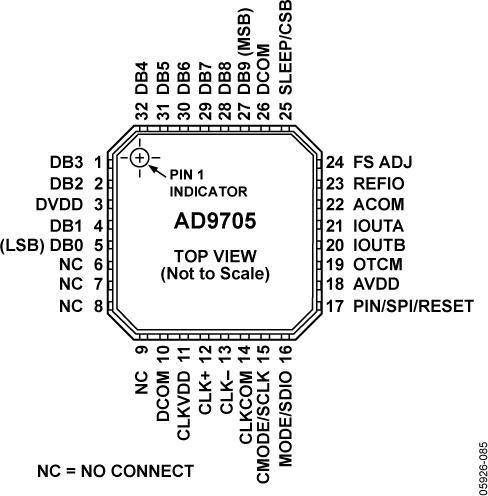

9. 工业标准32引脚LFCSP_VQ封装。

数据手册，Rev. A，4/07

本页提供AD9705的评估板订购信息。
