AD9248 - 双核、14位、20/40/65 MSPS、3 V模数转换器

AD9248是AD公司的一款高速ADC (> 10MSPS)产品，AD9248是双核、14位、20/40/65 MSPS、3 V模数转换器，本站介绍了AD9248的封装应用图解、特点和优点、功能等，并给出了与AD9248相关的AD元器件型号供参考。

AD9248 - 双核、14位、20/40/65 MSPS、3 V模数转换器 - 高速ADC (> 10MSPS) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

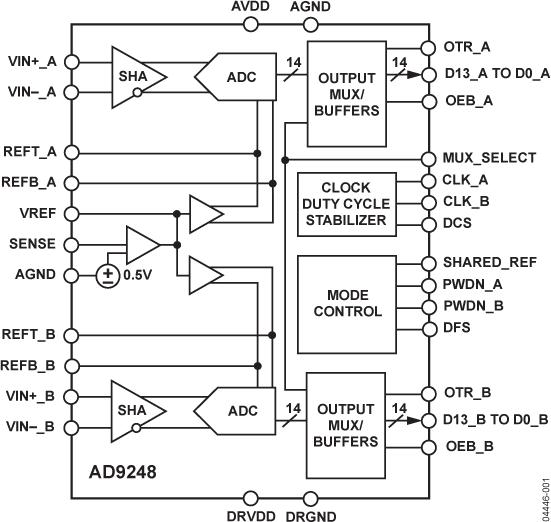

AD9248是一款双核、3 V、14位、20/40/65 MSPS模数转换器（ADC），集成了两个高性能采样保持放大器和一个基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在最高65 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于各种应用，包括在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对输入进行采样。AD9248适用于通信、成像和医疗超声等应用。

采用双单端独立时钟输入来控制所有内部转换周期。AD9248-65提供一个占空比稳定器（DCS），可用来补偿较大的时钟占空比波动，使转换器保持出色的性能。数字输出数据格式为标准二进制或二进制补码。超量程信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

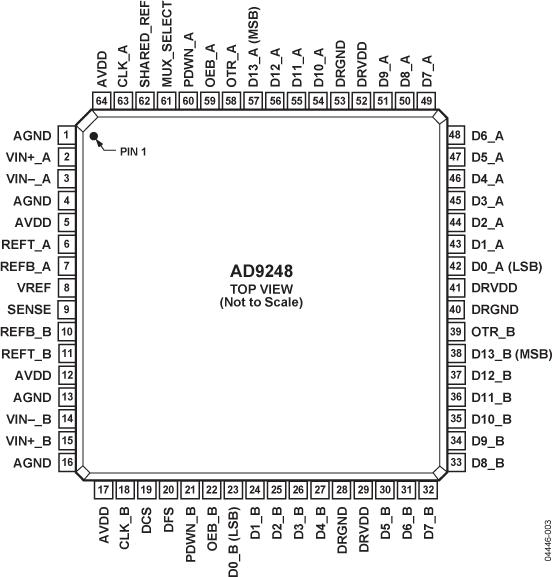

AD9248采用先进的CMOS工艺制造，提供节省空间的64引脚LQFP封装，与AD9238引脚兼容，额定温度范围为-40°C至+85°C工业温度范围。

优势和特点

集成式双核14位模数转换器

3 V单电源供电（2.7 V至3.6 V）

信噪比（SNR）： 71.6 dBc（至Nyquist频率，AD9248-65）

无杂散动态范围（SFDR）： 80 dBc（至Nyquist频率，AD9248-65）

低功耗：600 mW（65 MSPS）

差分输入、500 MHz 3dB带宽

出色的抗串扰特性：大于85 dB

片内基准电压源和SHA

灵活的模拟输入范围：1 Vp-p至2 Vp-p

数据格式：偏移二进制或二进制补码

时钟占空比稳定器

与AD9238引脚兼容
