产品描述

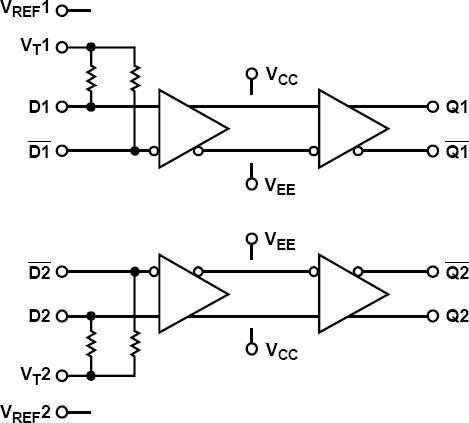

ADCLK905（单输入/单输出）、ADCLK907（双通道单输入/单输出）和ADCLK925（单输入/双输出）为超高速时钟/数据缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。

ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑（ECL）输出驱动器。对于PECL（正ECL）工作模式，VCC偏置至正电源，VEE偏置至接地。对于NECL（负ECL）工作模式，对于NECL(负ECL)工作，将VCC偏至到地，VEE偏至到负电源。

缓冲器提供95 ps传播延迟就、7.5 GHz反转速率、10 Gbps数据速率和60 fs随机抖动(RJ)。

输入含有100 Ω的中心抽头片内端接电阻。提供VREF 引脚用于偏置交流耦合输入。

ECL输出级旨在从各端将800 mW直接驱动至端接于VCC ? 2 V的50 Ω负载，从而获得1.6 V的总差分输出摆幅。

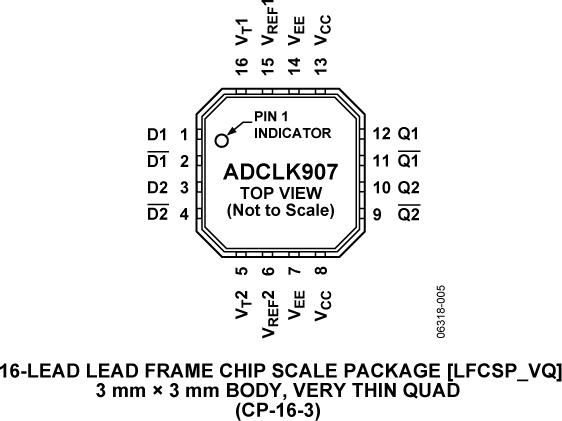

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。

应用

时钟和数据信号恢复和电平转换

自动测试设备(ATE)

高速仪器仪表

高速线路接收机

阈值检测

转换器时钟

优势和特点

传播延迟：95 ps

反转率：7.5 GHz

典型输出上升/下降：60 ps

随机抖动(RJ)：60 fs

两个输入引脚上均有片内端电极

扩展的工业温度范围： −40°C至+125°C

电源：2.5 V至3.3 V(VCC – VEE)

相关的评估套件共有1个

EVAL-ADCLK907 - ADCLK907评估板：

本页面提供有关评估ADCLK907的评估板文档和订购信息。

EVAL-ADCLK907 - 无：

无
