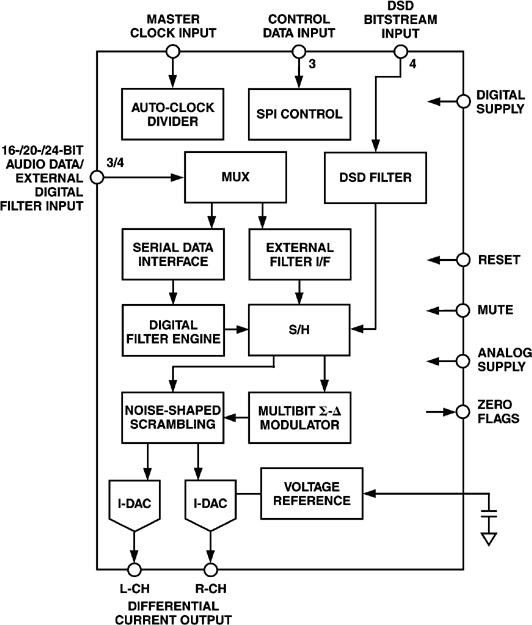

AD1955典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD1955介绍

AD1955 - 高性能、多位Σ-Δ型DAC，内置SACD回放功能

AD1955是AD公司的一款音频DAC产品，AD1955是高性能、多位Σ-Δ型DAC，内置SACD回放功能，本站介绍了AD1955的封装应用图解、特点和优点、功能等，并给出了与AD1955相关的AD元器件型号供参考。

AD1955 - 高性能、多位Σ-Δ型DAC，内置SACD回放功能 - 音频DAC - 音频和视频 - Analog Devices

产品描述

AD1955是一款完整的高性能、单芯片立体声数字音频回放系统，由多位Σ-Δ调制器、数字插值滤波器和连续时间差分电流输出DAC部分组成。这款音频DAC的独特之处在于其独立的SACD（超音频CD）位流和外部数字滤波器接口，为用户提供了极大的系统灵活性。该器件支持24位、192 kHz采样速率，适用于高端SACD播放器、DVD音频、家庭影院、汽车音频、数字调音台、数字音效处理器和采样音乐键盘。

应用

  • 高端DVD音频、SACD、CD、家庭影院系统
  • 汽车音频系统、采样音乐键盘
  • 数字调音台、数字音效处理器

    • 优势和特点
  • 支持24位、最高192 kHz采样速率PCM音频数据
  • 支持SACD位流和外部数字滤波器接口
  • 多位Σ-Δ调制器具有“完美微分线性恢复”特性，可降低空闲音和本底噪声
  • 数据定向加扰DAC，对抖动极不敏感
  • 提供8.64 mA（峰峰值）差分输出电流以实现最佳性能，SACD模式下具有+3 dB裕量
  • 5V电源立体声DAC音频系统
  • SNR/DNR：120 dB（未静音，48 kHz采样速率，A加权立体声）
  • SNR/DNR：123 dB（单声道）
  • THD+N：-110 dB
  • 阻带衰减：110 dB；通带纹波：±0.0002 dB
  • 灵活的串行数据端口可配置为右对齐、左对齐、 I2S兼容和DSP串行端口模式
  • 28 引脚塑封SSOP封装
    • 相关的评估套件共有2个
  • EVAL-AD1955 - AD1955 评估板：

    • 本页面提供有关评估AD1955的评估板文档和订购信息。

  • EVAL-ADUSB2EBZ - ADUSB2EBZ评估板：

    • ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

    安装USBi板的步骤如下：
  • 将USB电缆连接到PC上的空闲USB端口和USBi板上。
  • Windows将会运行“发现新硬件向导”。
  • 选择“从列表或特定位置安装”，然后单击“下一步”。
  • 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。
  • 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。
  • 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
