AD604 - 双通道、超低噪声可变增益放大器

AD604是AD公司的一款差分放大器产品，AD604是双通道、超低噪声可变增益放大器，本站介绍了AD604的封装应用图解、特点和优点、功能等，并给出了与AD604相关的AD元器件型号供参考。

AD604 - 双通道、超低噪声可变增益放大器 - 差分放大器 - 电压控制 VGA - Analog Devices

产品描述

AD604是一款超低噪声、精度极高、双通道、线性dB可变增益放大器(VGA)，针对超声应用中基于时间的可变增益控制进行了优化，但同样支持任何要求低噪声、宽带宽、可变增益控制的应用。AD604的每个通道均提供300 k?输入电阻和单极性增益控制，使用方便。用户自定义的增益范围、增益调整比例(dB/V)和输出直流电平转换则使性能进一步得到优化。

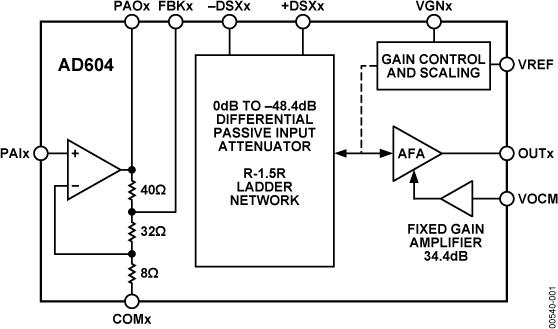

AD604的每个通道均采用高性能前置放大器，折合到输入端的噪声电压为0.8 nV/√Hz。借助差分输入指数放大器(DSX-AMP)架构，AD604可实现精度极高的线性dB响应。每个DSX-AMP均内置6.908 dB至48.36 dB可变衰减器，后接高速固定增益放大器。该衰减器为7级R-1.5R梯形网络。

线性dB增益响应的方程式为：

G(dB) = (增益调整比例 (dB/V) × VGN (V))

+ (前置放大器增益 (dB) 19 dB)

5和10之间的前置放大器增益(14 dB和20 dB))，使每通道的总增益范围为0 dB至48 dB和6 dB至54 dB。通过旁路第二通道的前置放大器，便可以将AD604的两个通道级联起来，以提供更高的增益范围。不过，在多通道系统中，将AD604与AD60x VGA系列中不包含前置放大器的其它器件级联起来，则可以提供更有效的解决方案。AD604提供对前置放大器输出的访问，从而可以在前置放大器与差分衰减器级之间进行外部滤波。

注意，比例因子最高可达40 dB/V，但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时，增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V。如果高于或低于此增益控制范围，增益就会偏离理想的线性dB控制法则。0.1 V以下的增益控制区域不用于增益控制。事实上，当增益控制电压小于50 mV时，放大器通道进入省电模式，功耗为1.9 mA。

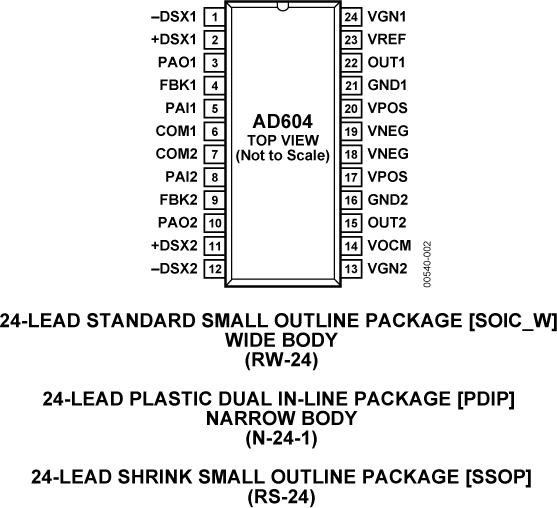

AD604采用24引脚SSOP、SOIC和PDIP封装，保证工作温度范围为?40°C至+85°C。

应用

超声和声纳时间增益控制

高性能AGC系统

信号测量

数据手册，Rev. E，10/2008

优势和特点

最大增益时具有超低输入噪声： 0.80 nV/√Hz，3.0 pA/√Hz

两个独立的线性dB通道

每通道可编程绝对增益范围： 0 dB 至 48 dB (前置放大器增益 = 14 dB) 到6 dB 至 54 dB(前置放大器增益= 20 dB)

增益精度：±1.0 dB

-3 dB带宽：40 MHz

300 kΩ输入电阻

可变增益调整比例：20 dB/V至40 dB/V

增益不随温度和电源变化而变化

单端单极性增益控制

在增益控制下限时电源关断

直接驱动ADC

相关的评估套件共有1个

EVAL-AD604 - AD604 评估板：

AD604评估板组件具有多个输入连接、测试点、开关选择的选项和片上调整功能，为配置AD604以支持各种工作模式提供了方便。

评估板只需一个能够提供200 mA或更高电流的5 V双电源，即可让两个通道同时工作。交货之前，评估板已经过全面测试。用户只需将电源和适当的测试设备连接到评估板。详情请参见AD604在线数据手册。

EVAL-AD604 - 无：

无
