ADN4690E - 带1型接收机的3.3 V、100 Mbps、半双工、高速M-LVDS收发器

ADN4690E是AD公司的一款LVDS/MLVDS产品，ADN4690E是带1型接收机的3.3 V、100 Mbps、半双工、高速M-LVDS收发器，本站介绍了ADN4690E的封装应用图解、特点和优点、功能等，并给出了与ADN4690E相关的AD元器件型号供参考。

ADN4690E - 带1型接收机的3.3 V、100 Mbps、半双工、高速M-LVDS收发器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

ADN4690E/ADN4692E是多点低压差分信号(M-LVDS)收发器（驱动器和接收机对），工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制，以增强输出信号完整性，并最大程度地减少反射。接收机可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。

ADN4690E/ADN4692E遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。该驱动器在多点总线拓扑结构上允许低至30 Ω的总线负载，且控制驱动器输出转换时间以最大程度地减少反射。总线最多支持与32个节点连接。

ADN4690E/ADN4692E是1型接收机，在差分输入电压下具有25 mV的迟滞，因此缓慢变化的信号或输入损耗不至于引起输出振荡。

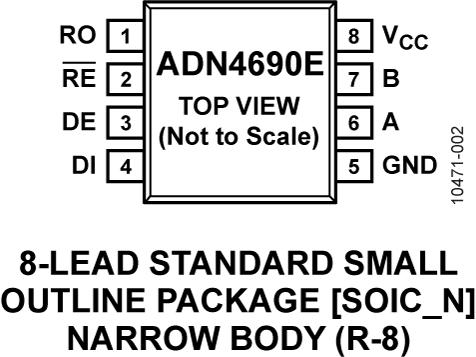

ADN4690E/ADN4692E提供8引脚SOIC封装的半双工配置(ADN4690E)或14引脚SOIC封装的全双工配置(ADN4692E)。

应用

背板和电缆多点数据传输

多点时钟分配

低功耗、高速替代器件，可缩短RS-485链路

网络路由器和交换机

无线基站基础设施

优势和特点

符合M-LVDS的TIA/EIA-899标准

开关速率： 100 Mbps (50 MHz)

1型接收机

M-LVDS总线上的无毛刺上电/关断

驱动器输出转换时间可控

总线引脚提供增强ESD保护 - ±15 kV HBM （人体模型） - ±10 kV IEC 61000-4-2，气隙放电 - ±8 kV IEC 61000-4-2，接触放电

共模范围：-1 V至+3.4 V

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADN4696E - M-LVDS Half-Duplex Evaluation Board (ADN4690E/ADN4691E/ADN4694E/ADN4696E)：

The EVAL-ADN469xEHDEBZ allows quick and easy evaluation of half-duplex M-LVDS transceivers (ADN4690E, ADN4691E, ADN4694E, ADN4696E). The evaluation board allows all of the input and output functions to be exercised without the need for external components. Screw terminal blocks provide convenient connections for power and ground, with SMB jack connectors for high-speed logic and M-LVDS bus signals.

The evaluation board has an 8-lead SOIC footprint for a half-duplex M-LVDS transceiver from the ADN469xE family.

EVAL-ADN4696E - 无：

无
